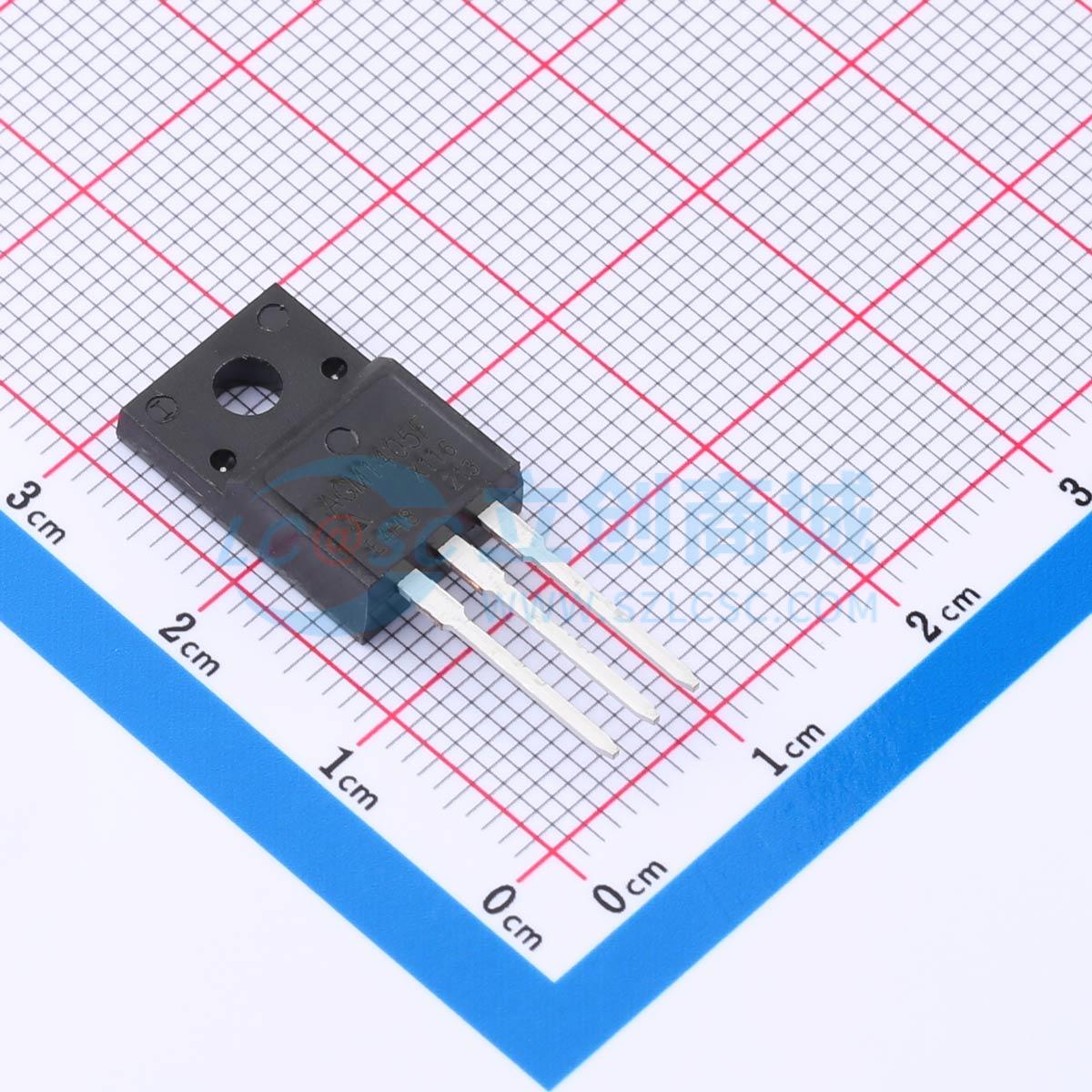

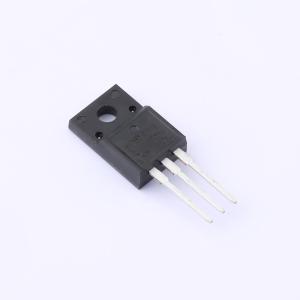

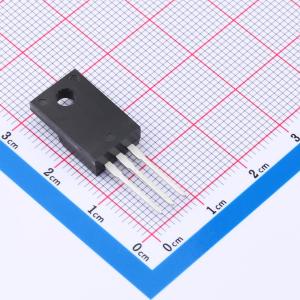

AGM1405F
1个N沟道 耐压:40V 电流:130A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AGM1405F将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM1405F
- 商品编号
- C5340105
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 130A | |
| 导通电阻(RDS(on)) | 3.2mΩ@10V | |
| 耗散功率(Pd) | 105W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.3V@250uA | |
| 栅极电荷量(Qg) | 20nC@10V | |
| 输入电容(Ciss) | 2.6nF | |
| 反向传输电容(Crss) | 170pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 370pF |
商品特性
- 国际标准封装
- 雪崩额定
- 扩展正向偏置安全工作区（FBSOA）
- 快速本征二极管
- 低导通状态漏源电阻（RDS(ON)）和栅极电荷（QG）
- 易于安装
- 节省空间
- 高功率密度
应用领域
-高端开关-推挽放大器-直流斩波器-自动测试设备-电流调节器-电池充电器应用
