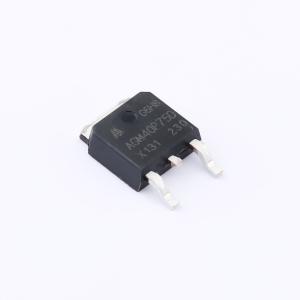

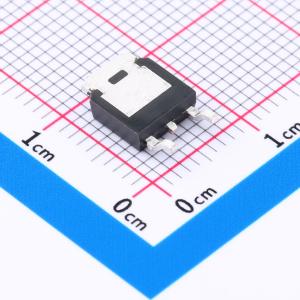

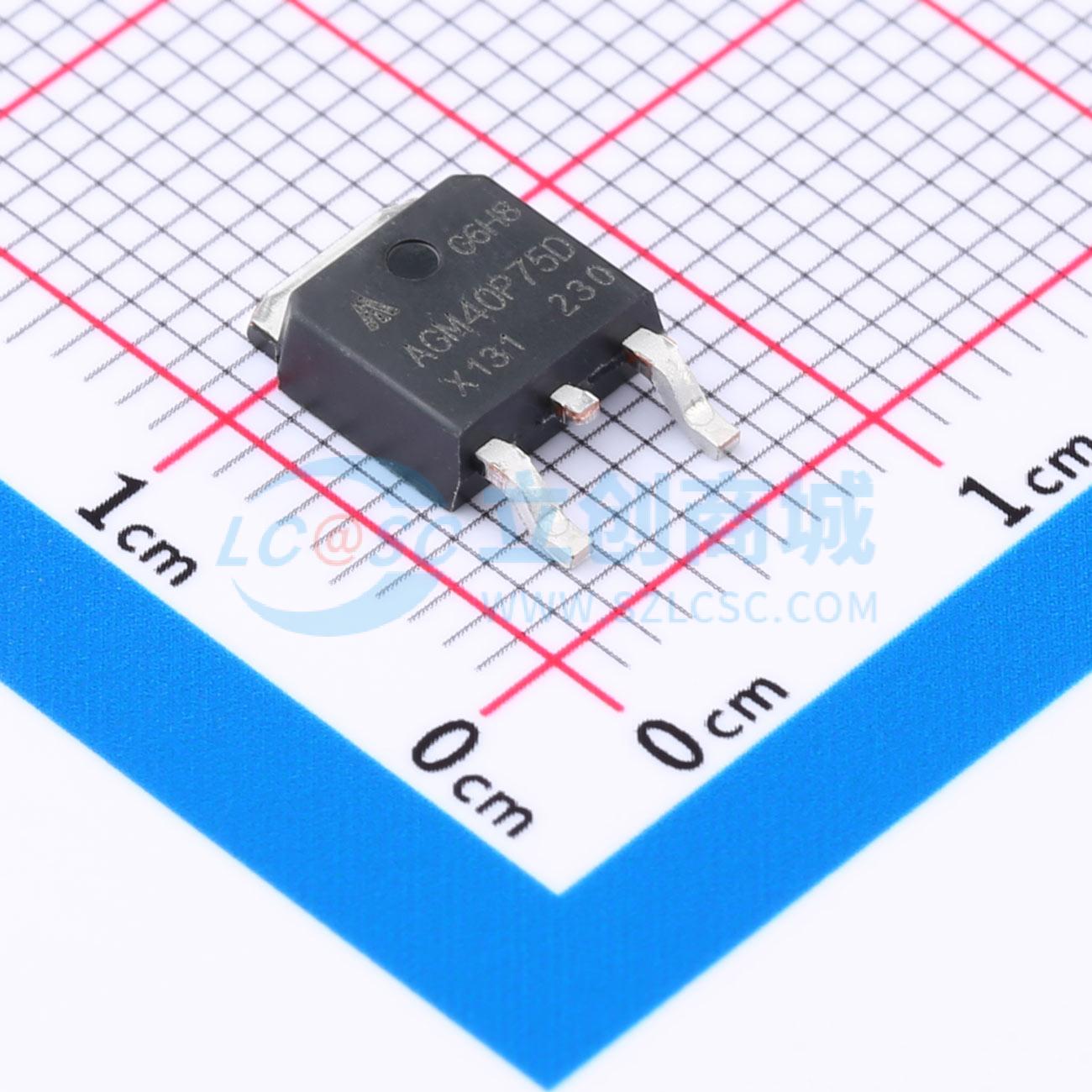

AGM40P75D
1个P沟道 耐压:40V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AGM40P75D将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM40P75D
- 商品编号
- C5340113
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 7mΩ@10V；10mΩ@4.5V | |
| 耗散功率(Pd) | 113W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V@250uA | |
| 栅极电荷量(Qg) | 150nC@10V | |
| 输入电容(Ciss) | 3.579nF | |
| 反向传输电容(Crss) | 225pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 323pF |
商品特性
- 漏源电压（V） = -30 V
- 导通电阻 < 75 mΩ（栅源电压 = -10 V）
- 导通电阻 < 110 mΩ（栅源电压 = -4.5 V）
应用领域
- 负载开关
- 针对便携式设备（如手机、个人数字助理、媒体播放器等）的电池和负载管理应用进行优化
