温馨提醒：图片仅供参考，商品以实物为准

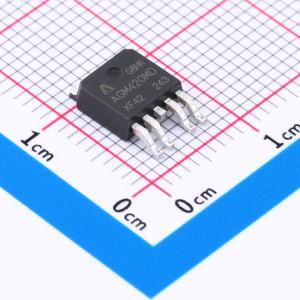

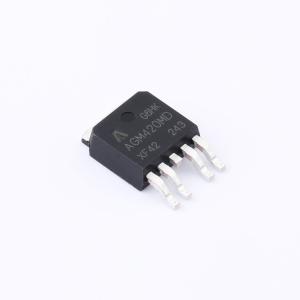

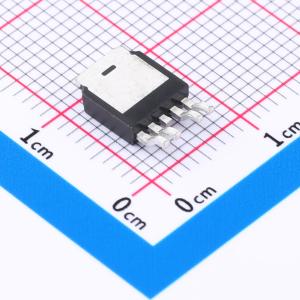

AGM420MD
1个N沟道+1个P沟道 耐压:40V 电流:23A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AGM420MD将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM420MD
- 商品编号
- C5340118
- 商品封装
- TO-252-4
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 23A | |
| 导通电阻(RDS(on)) | 25mΩ@4.5V | |
| 耗散功率(Pd) | 25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 20.5nC@10V | |
| 输入电容(Ciss) | 720pF | |
| 反向传输电容(Crss) | 52pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款功率MOSFET采用了东微半导体（Truesemi）先进的平面条形DMOS技术制造。该先进技术经过特别设计，可最大程度降低导通电阻，提供卓越的开关性能，并能在雪崩和换向模式下承受高能量脉冲。这些器件非常适合用于高效开关模式电源、基于半桥拓扑的有源功率因数校正。
商品特性
- 先进的高单元密度沟槽技术
- 低RDS(ON),可最大程度降低传导损耗
- 低栅极电荷,实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS 测试
应用领域
- MB/VGA核心电压
- 开关电源二次侧同步整流器
- 负载点应用
- 无刷直流电机驱动器
