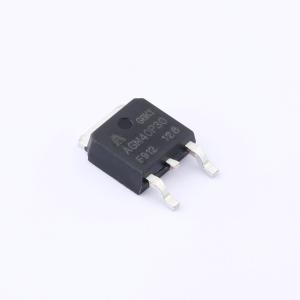

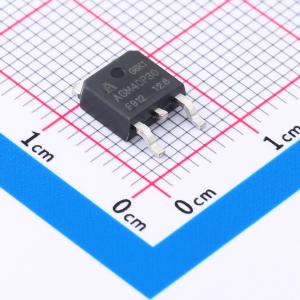

AGM40P30D
1个P沟道 耐压:40V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AGM40P30D将先进的沟槽MOSFET技术与低电阻封装相结合，可提供极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM40P30D
- 商品编号
- C5340108
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 25mΩ@10V | |
| 耗散功率(Pd) | 59W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V@250uA | |
| 栅极电荷量(Qg) | 27nC@10V | |
| 输入电容(Ciss) | 1.12nF | |
| 反向传输电容(Crss) | 95pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 120pF |
商品概述
这款功率MOSFET采用了东微半导体（Truesemi）先进的平面条形DMOS技术制造。这项先进技术经过特别优化，可将导通电阻降至最低，提供卓越的开关性能，并能在雪崩和换向模式下承受高能量脉冲。这些器件非常适合用于高效开关模式电源、基于半桥拓扑的有源功率因数校正。
商品特性
- 4A、650V，栅源电压为10V时，最大漏源导通电阻 = 3.8Ω
- 低栅极电荷（典型值8.5nC）
- 高耐用性
- 快速开关
- 100%雪崩测试
- 改善的dv/dt能力
