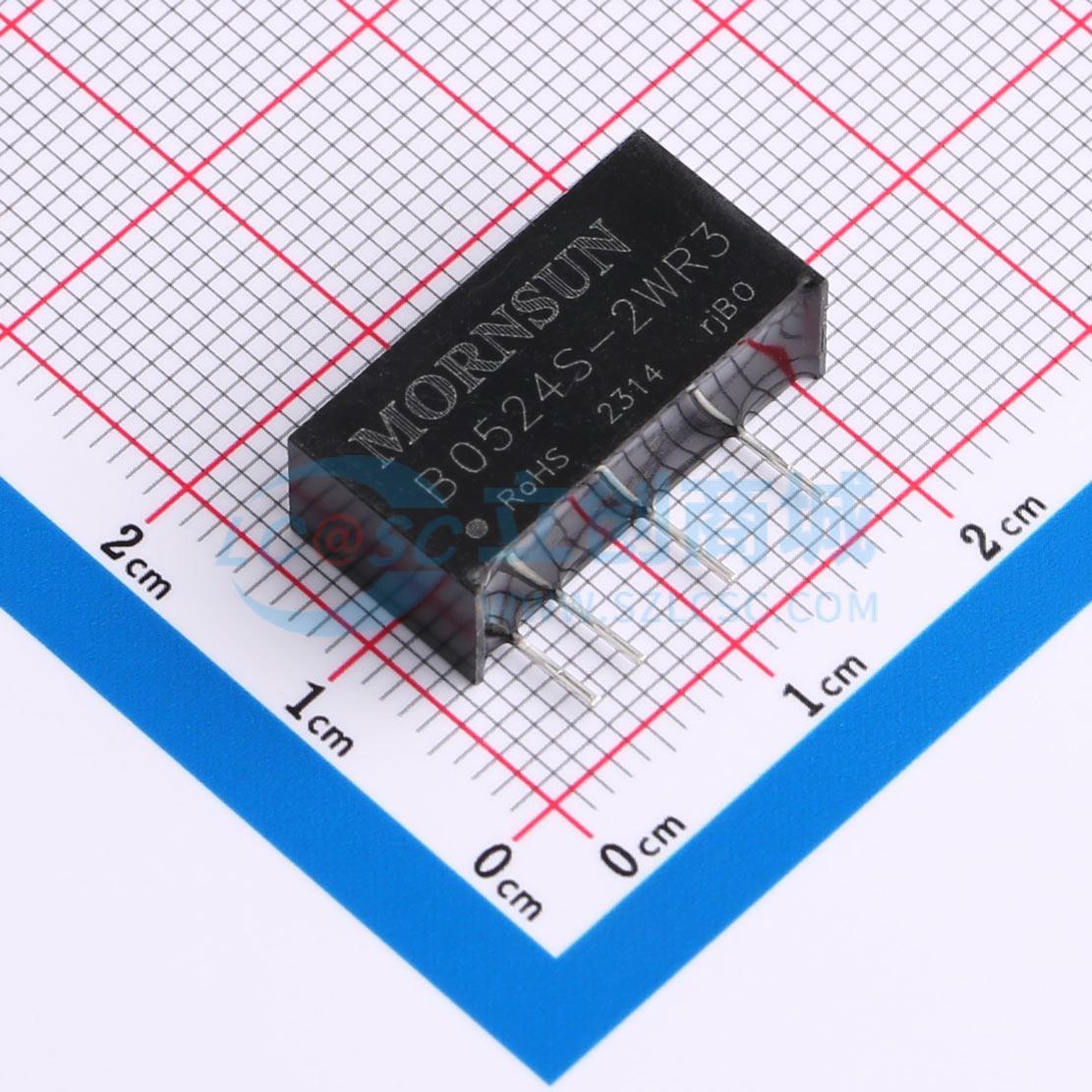

温馨提醒：图片仅供参考，商品以实物为准
B0524S-2WR3
B0524S-2WR3
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2W隔离式DC-DC转换器，固定输入电压，非稳压双路/单路输出。适用于分布式电源系统中需要隔离电压的应用场景，输入电源电压相对稳定，变化在±10% Vin以内，需要高达1500VDC的输入到输出隔离电压，且对输出稳压要求不太严格。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- B0524S-2WR3
- 商品编号
- C5338287
- 商品封装
- SIP,19.7x7.1mm
- 包装方式
- 管装
- 商品毛重
- 5.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 通道数 | 1 | |
| 输出功率 | 1.9W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 86% | |
| 输出电压(Vout) | 24V | |
| 输出电流(最大值) | 83mA | |
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 220kHz | |
| 空载输入电流 | 8mA | |
| 纹波噪声 | 75mVp-p | |
| 长度 | 19.65mm | |
| 宽度 | 7.05mm | |
| 高度 | 10.16mm |
商品特性
- 可持续短路保护
- 空载输入电流低至8mA
- 工作温度范围：-40°C to +105°C
- 效率高达86%
- 功率密度高
- 隔离电压1500VDC
- 国际标准引脚方式
应用领域
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
