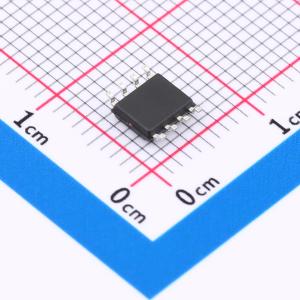

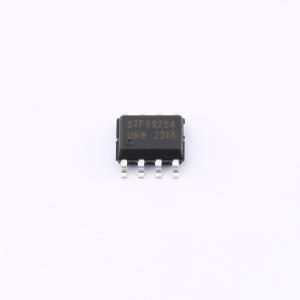

温馨提醒：图片仅供参考，商品以实物为准

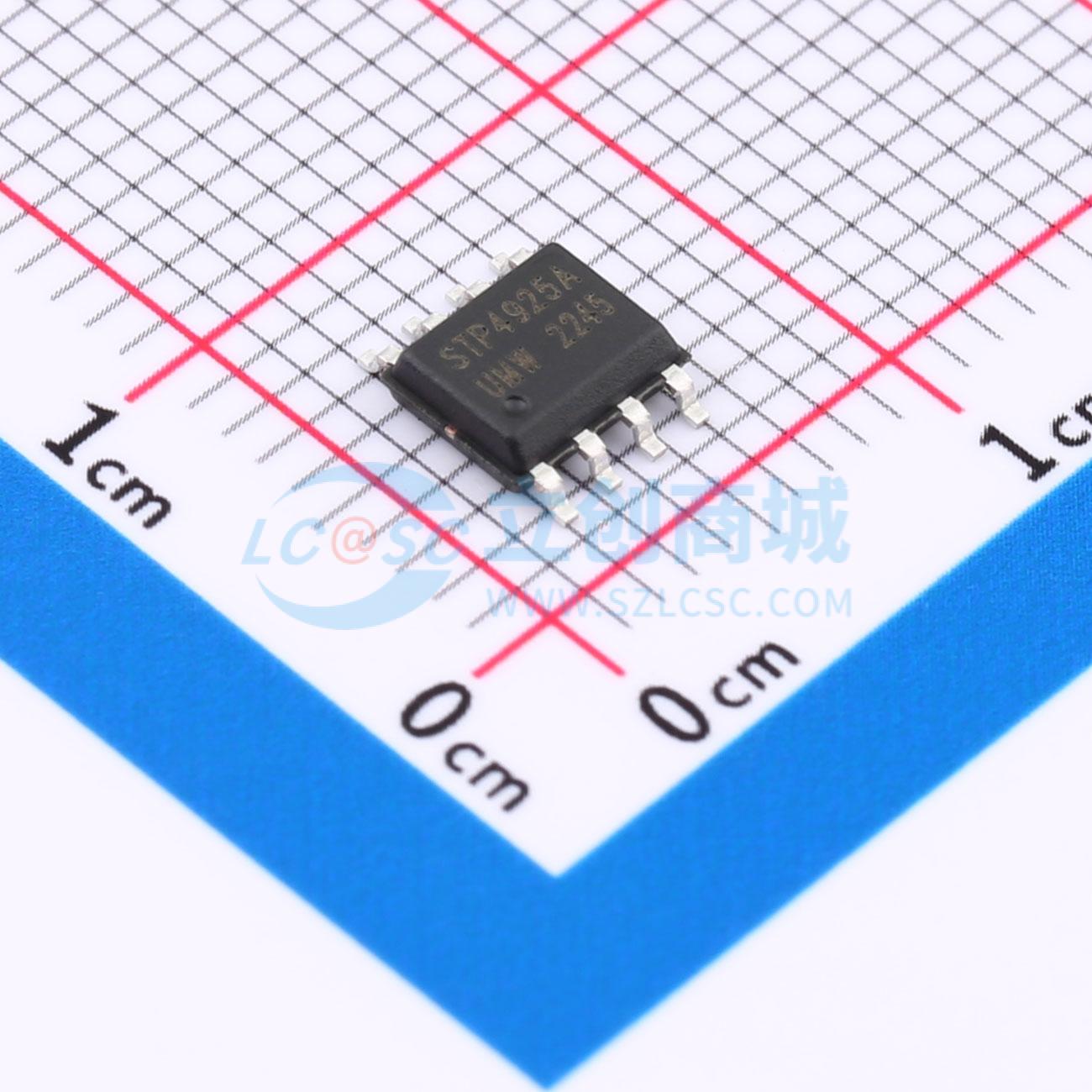

STP4925A(UMW)
P沟道 耐压:30V 电流:7.2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双P沟道逻辑增强型功率场效应晶体管采用高单元密度的DMOS沟槽技术生产。这种高密度工艺专门用于最小化导通电阻。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- STP4925A(UMW)
- 商品编号
- C5338310
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 7.2A | |
| 导通电阻(RDS(on)) | 21mΩ@10V | |
| 耗散功率(Pd) | 2.8W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 16nC@10V | |
| 输入电容(Ciss) | 1.65nF | |
| 反向传输电容(Crss) | 235pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 350pF |
商品概述
STP4925是一款双P沟道逻辑增强型功率场效应晶体管，采用高单元密度DMOS沟槽技术制造。该高密度工艺专为最小化导通电阻而设计。
商品特性
- 漏源电压 V_DS = -30V
- 漏极电流 I_D = -7.2A
- 导通电阻 R_DS(ON) < 25mΩ (栅源电压 V_GS = -10V)
- 导通电阻 R_DS(ON) < 32mΩ (栅源电压 V_GS = -4.5V)
