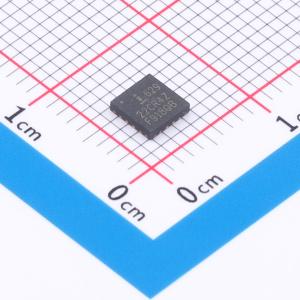

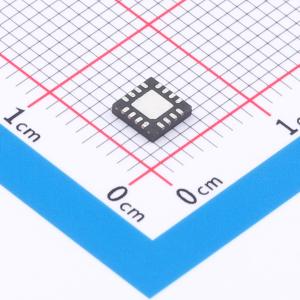

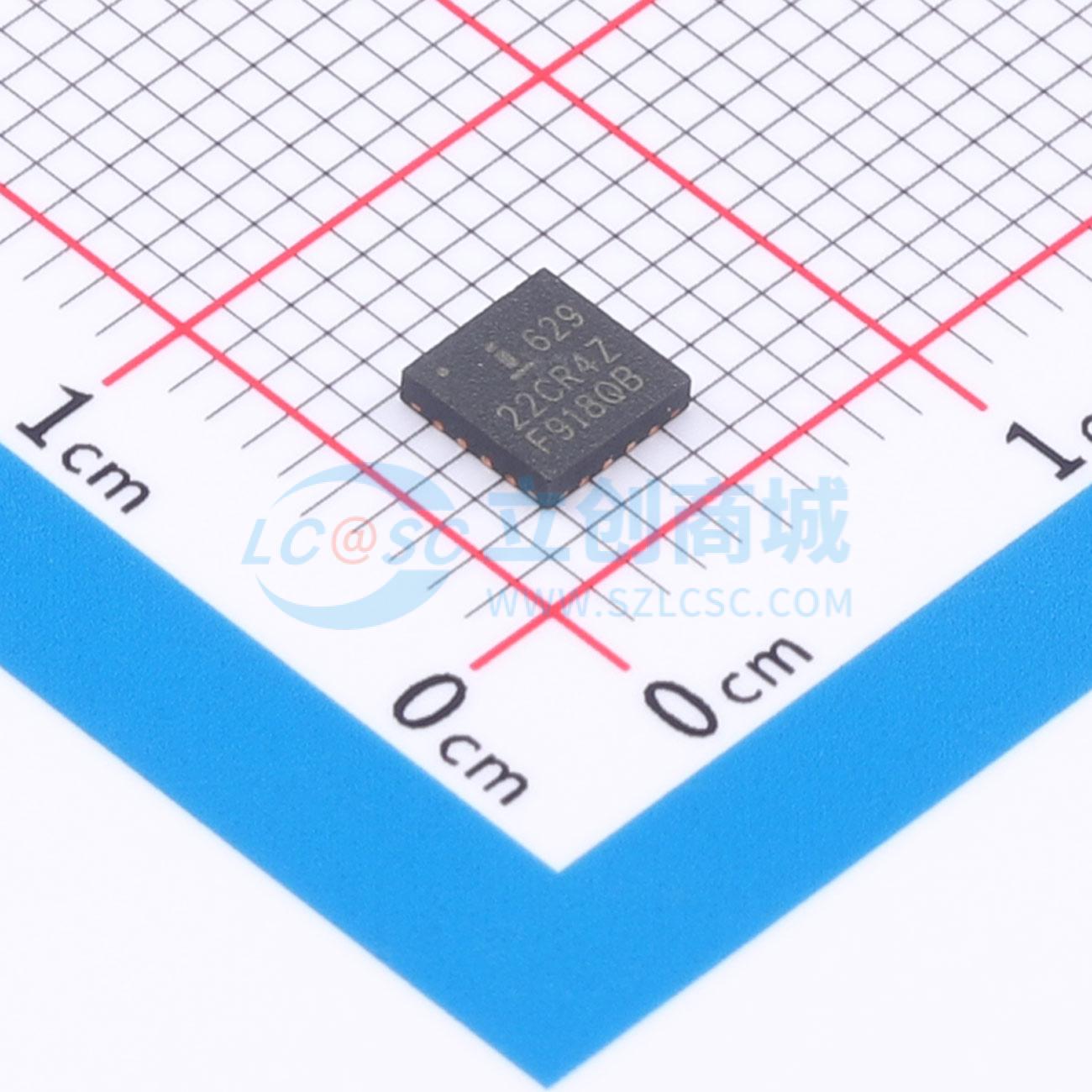

ISL6292-2CR4Z

锂聚合物电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISL6292 是一款集成式单节锂离子或锂聚合物电池充电器，能够在低至 2.4V 的输入电压下工作。该充电器设计用于与各种类型的交流适配器或 USB 端口配合使用。当交流适配器为电压源时，ISL6292 作为线性充电器工作。电池以 CC/CV（恒流/恒压）模式充电。充电电流可通过外部电阻进行编程，最大可达 2A。ISL6292 还可与限流适配器配合使用，以最大限度地减少热耗散，在这种情况下，ISL6292 结合了线性充电器和脉冲充电器的优点。ISL6292 具有充电电流热折返功能，可在印刷电路板散热空间有限时确保安全运行。其他特性包括对过放电电池进行预充电、用于在安全温度范围内对电池充电的 NTC 热敏电阻接口、自动再充电以及热增强型 QFN 或 DFN 封装。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL6292-2CR4Z
商品编号: C5334567
商品封装: QFN-16(4x4)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

ISL6292 是一款集成式单节锂离子或锂聚合物电池充电器，能够在低至 2.4V 的输入电压下工作。该充电器设计用于与各种类型的交流适配器或 USB 端口配合使用。当交流适配器为电压源时，ISL6292 作为线性充电器工作。电池以 CC/CV（恒流/恒压）模式充电。充电电流可通过外部电阻进行编程，最大可达 2A。ISL6292 还可与限流适配器配合使用，以最大限度地减少热耗散，在这种情况下，ISL6292 结合了线性充电器和脉冲充电器的优点。 ISL6292 具有充电电流热折返功能，可在印刷电路板散热空间有限时确保安全运行。其他特性包括对过放电电池进行预充电、用于在安全温度范围内对电池充电的 NTC 热敏电阻接口、自动再充电以及热增强型 QFN 或 DFN 封装。

商品特性

单节锂离子电池完整充电器
极低的热耗散
集成通流元件和电流传感器
无需外部阻断二极管
1% 的电压精度
可编程电流限制，最大可达 2A
可编程充电终止电流
充电电流热折返
用于电池温度监测的 NTC 热敏电阻接口
支持多种类型的适配器或 USB 总线供电
启动后确保在 2.65V 下运行
环境温度范围：-20℃ 至 +70℃
热增强型 QFN 封装
提供无铅产品（符合 RoHS 标准）

应用领域

手持设备，包括医疗手持设备
个人数字助理、手机和智能手机
便携式仪器、MP3 播放器
自充电电池组
独立充电器
USB 总线供电充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(75个/袋，最小起订量 1 个)

个

起订量：1 个75个/袋

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	2.4V~7V
	最大充电电流	2A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-20℃~+70℃
	电池温度检测	支持
	静态电流(Iq)	30uA
