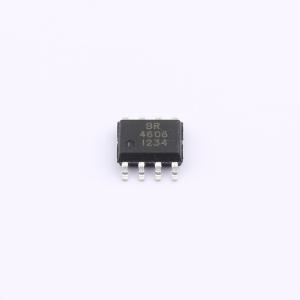

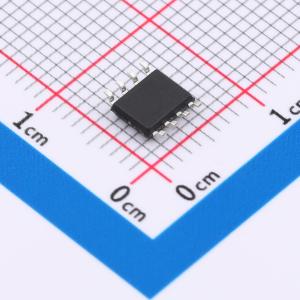

温馨提醒：图片仅供参考，商品以实物为准
SPM4606
1个N沟道+1个P沟道 耐压:30V 电流:6.9A 6A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这些器件非常适用于高效开关式 DC/DC 转换器和开关电源，也适用于作为负载开关或用于 PWM 应用。
- 品牌名称
- SHIKUES(时科)
- 商品型号
- SPM4606
- 商品编号
- C5334588
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 6A；6.9A | |
| 导通电阻(RDS(on)) | - | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 500mV；650mV | |
| 栅极电荷量(Qg) | 13.84nC@10V；18.5nC@10V | |
| 输入电容(Ciss) | 680pF；920pF | |
| 反向传输电容(Crss) | 77pF；122pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
SI2308采用先进的沟槽技术，可提供出色的RDS(ON)，该器件适用于作为负载开关或用于PWM应用。
商品特性
- N 沟道
- VDS(V) = 30V
- ID = 6.9A
- RDS(ON) < 32mΩ(VGS = 10V)
- RDS(ON) < 36mΩ(VGS = 4.5V)
- P 沟道
- VDS(V) = -30V
- ID = -6A
- RDS(ON) < 65mΩ(VGS = -10V)
- RDS(ON) < 75mΩ(VGS = -4.5V)
- n 沟道
- p 沟道
- SOP - 8
应用领域
- 高效开关式 DC/DC 转换器
- 开关模式电源
- 负载开关
- PWM 应用
