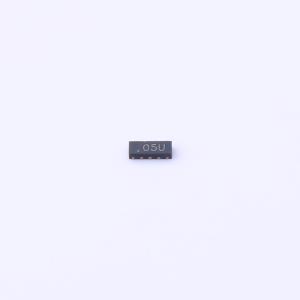

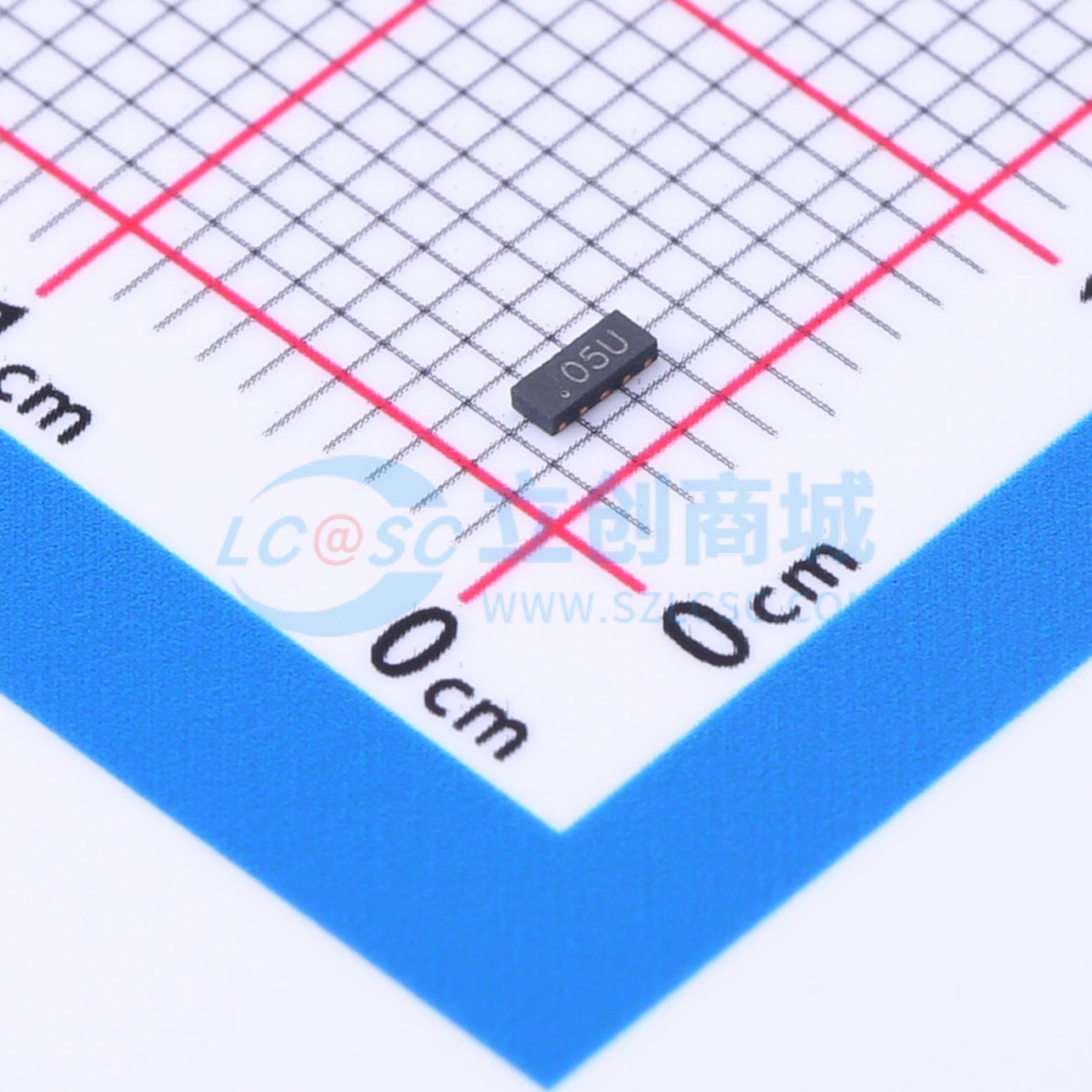

ESD0524P

单向ESD 5V截止峰值浪涌电流：2A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD0524P在I/O引脚之间提供典型的0.3pF线间电容，在高达3GHz频率下插入损耗低，可提供更高的信号完整性，非常适合HDMI应用，如数字电视、DVD播放器、计算机、机顶盒以及移动计算设备中的MDDI应用。该系列专为保护连接到高速数据和传输线路的敏感元件而设计，可防止由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压。
品牌名称: SHIKUES(时科)
商品型号: ESD0524P
商品编号: C5334573
商品封装: DFN2510-10
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

ESD0524P在I/O引脚之间提供典型的0.3pF线间电容，在高达3GHz频率下插入损耗低，可提供更高的信号完整性，非常适合HDMI应用，如数字电视、DVD播放器、计算机、机顶盒以及移动计算设备中的MDDI应用。该系列专为保护连接到高速数据和传输线路的敏感元件而设计，可防止由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压。

商品特性

保护两条或四条I/O线路
低电容：I/O通道间典型值为0.3pF
低漏电流
5V工作电压
响应时间<1ns
固态硅雪崩技术
器件符合MSL 1要求
符合RoHS标准

应用领域

高清晰度多媒体接口（HDMI）
数字视频接口（DVI）
USB 1.1/2.0/3.0/OTG
IEEE 1394火线端口
笔记本电脑和手持设备
投影电视和显示器
机顶盒
平板显示器
PCI Express

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	2A
	峰值脉冲功率(Ppp)	-

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	1uA
	通道数	四路
	工作温度	-55℃~+150℃
	类型	ESD
	Cj-结电容	0.6pF；0.3pF
