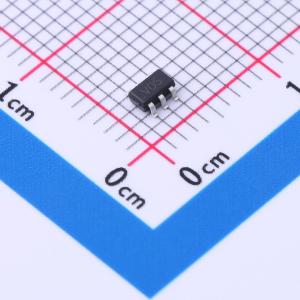

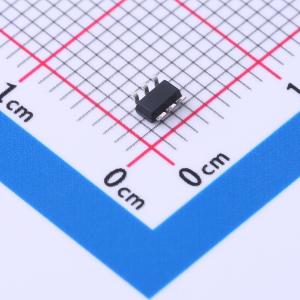

ESD0504TL

单向ESD 5V截止峰值浪涌电流：4A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD0504TL是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。ESD0504TL典型电容仅为0.20pF（I/O到I/O），旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15KV空气放电、±8KV接触放电）、IEC61000 - 4 - 4（电气快速瞬变脉冲群 - EFT）（40A，5/50ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。ESD0504TL采用小型SOT - 26封装。每个ESD0504TL器件可保护四条高速数据线和一条Vcc线。超低电容、小尺寸和高ESD抗扰度的综合特性，使ESD0504TL非常适合高速数据端口和高频线路（如HDMI和DVI）应用。ESD0504TL的低钳位电压可确保受保护IC承受的应力最小。
品牌名称: SHIKUES(时科)
商品型号: ESD0504TL
商品编号: C5334574
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

ESD0504TL是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。ESD0504TL典型电容仅为0.20pF（I/O到I/O），旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15KV空气放电、±8KV接触放电）、IEC61000 - 4 - 4（电气快速瞬变脉冲群 - EFT）（40A，5/50ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 ESD0504TL采用小型SOT - 26封装。每个ESD0504TL器件可保护四条高速数据线和一条Vcc线。超低电容、小尺寸和高ESD抗扰度的综合特性，使ESD0504TL非常适合高速数据端口和高频线路（如HDMI和DVI）应用。ESD0504TL的低钳位电压可确保受保护IC承受的应力最小。

商品特性

高速数据线瞬态保护
IEC 61000 - 4 - 2（ESD）±25KV（空气放电）±17KV（接触放电）
IEC 61000 - 4 - 4（EFT）40A（5/50ns）
电缆放电事件（CDE）
针对高速线路优化的封装
小封装（2.9mm * 2.8mm * 1.1mm）
保护四条数据线和一条Vcc线
低电容：0.20pF（I/O到I/O）
低漏电流
低钳位电压
每个I/O引脚可承受±8KV接触放电的1000多次ESD冲击

应用领域

SerialATA
MDDI端口
USB 2.0/3.0电源和数据线保护
显示端口
高清晰度多媒体接口（HDMI）
数字视频接口（DVI）

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	4A
	峰值脉冲功率(Ppp)	60W@8/20us
	击穿电压	9V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	四路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.2pF
