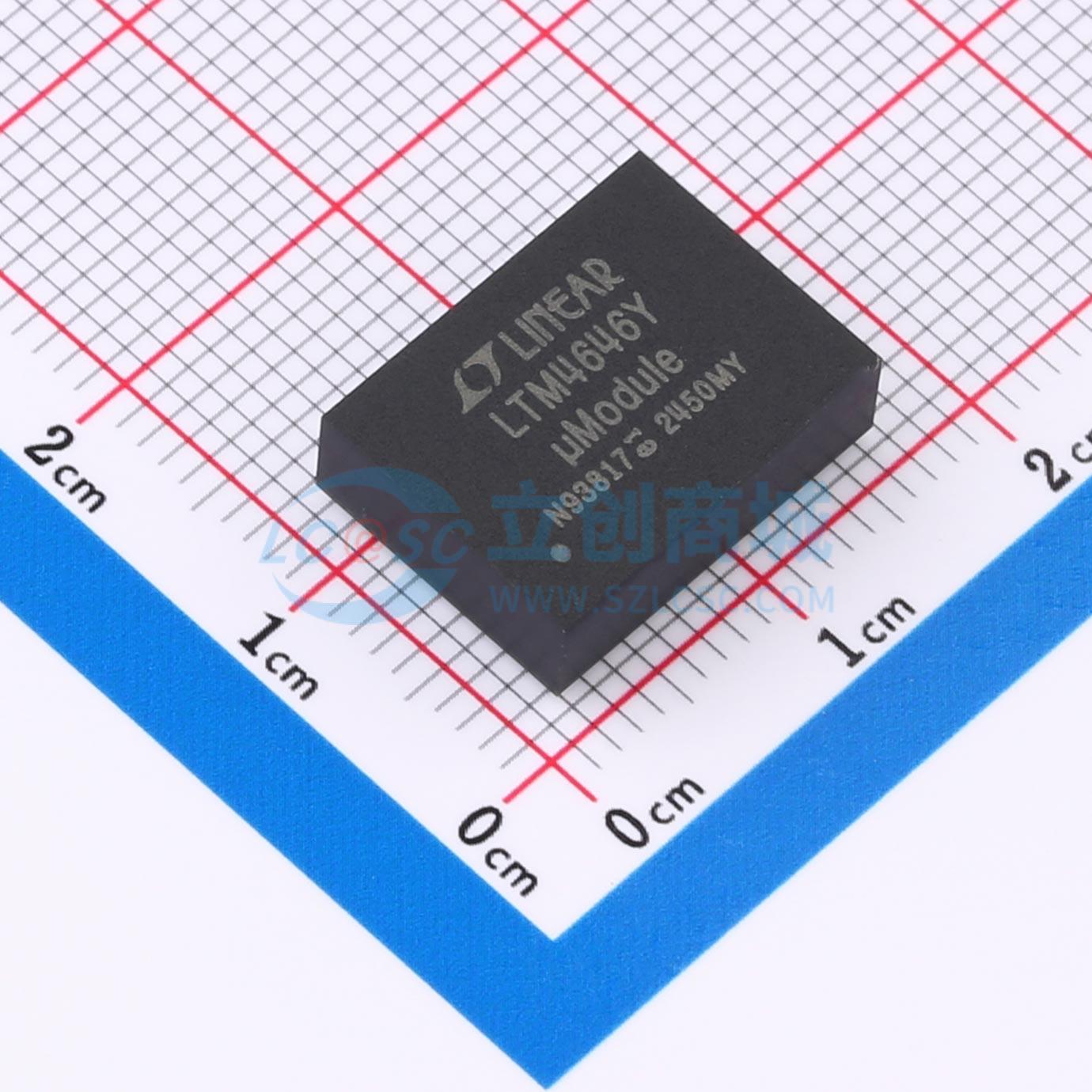

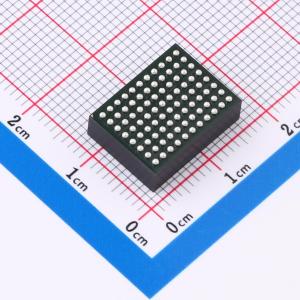

LTM4646EY#PBF

双通道 10A 或单通道 20A uModule 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道 10A 或单通道 20A μModule 稳压器
品牌名称: ADI(亚德诺)
商品型号: LTM4646EY#PBF
商品编号: C581144
商品封装: BGA-88
包装方式: 托盘
商品毛重: 2.1克(g)

商品参数

商品概述

LTM4646 是一款完整的双路 10A 输出开关模式 DC/DC 电源。该封装内包含开关控制器、功率 FET、电感器和所有支持组件。LTM4646 的输入电压范围为 4.5V 至 20V，支持两个输出，每个输出的电压范围为 0.6V 至 5.5V，可通过外部电阻设置。其高效设计可为每个输出提供高达 10A 的连续电流。仅需少量输入和输出电容器。该器件支持频率同步、多相操作、高效轻载运行以及用于电源轨排序的输出电压跟踪，并且每个通道都有一个板载温度二极管，用于监测器件温度。高开关频率和电流模式架构可在不牺牲稳定性的情况下，对线路和负载变化实现非常快速的瞬态响应。故障保护功能包括过压和过流保护。该电源模块采用小尺寸 11.25mm × 15mm × 5.01mm BGA 封装。LTM4646 提供 SnPb 或符合 RoHS 标准的引脚镀层。

商品特性

双路 10A 或单路 20A 输出
宽输入电压范围：4.5V 至 20V
带 CPWR 偏置时 2.375V_MIN
输出电压范围：0.6V 至 5.5V
最大总直流输出误差 ±1.5%
多相均流
每个通道配备差分远程感测放大器
电流模式控制/快速瞬态响应
效率高达 96%
可调开关频率（250kHz 至 1.3MHz）
频率同步
过流折返保护
输出过压保护
内部或外部补偿
内置温度监测二极管
SnPb 或符合 RoHS 标准的镀层
11.25mm×15mm×5.01mm BGA 封装

应用领域

负载点电源
电信和网络设备
工业设备
医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(119个/托盘，最小起订量 1 个)

个

起订量：1 个119个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	2
	工作电压(Vin)	4.5V~20V
	输出电压精度	±1.5%
	输出电压(Vout)	600mV~5.5V
	输出电流(最大值)	10A
	转换效率	96%

	属性	参数值
	静态电流(Iq)	17mA
	开关频率	350kHz
	纹波噪声	15mVp-p
	特性	过压保护；过流保护；过热保护
	长度	15mm
	宽度	11.25mm
	高度	5.01mm
	工作温度	-40℃~+125℃
