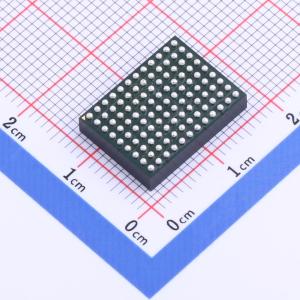

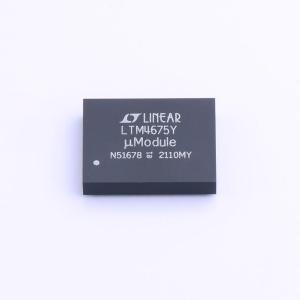

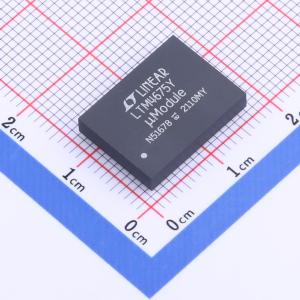

LTM4675IY#PBF
双路9A或单路18A的μModule降压调节器，带数字电源系统管理
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTM4675是一款双路9A或单路18A的降压μModule调节器,具有数字电源系统管理功能。它包括快速模拟控制回路、精密混合信号电路、EEPROM、功率MOSFET、电感和配套组件。LTM4675可以通过PMBus接口进行配置和监控。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4675IY#PBF
- 商品编号
- C581160
- 商品封装
- BGA-108
- 包装方式
- 托盘
- 商品毛重
- 1.67克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 500mV~5.5V | |
| 输出电流 | 9A | |
| 开关频率 | 500kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LTM4675是一款双路9A或单路18A降压μModule（微型模块）DC/DC稳压器，开启时间为40ms。它具备远程可配置性，可通过PMBus（一种基于I²C的开放式标准数字接口协议）对电源管理参数进行遥测监控。LTM4675由快速模拟控制环路、精密混合信号电路、EEPROM、功率MOSFET、电感器和支持组件组成。 LTM4675的两线串行接口允许以可编程的压摆率对输出进行裕量调节、调整以及上下斜坡控制，并设置时序延迟时间。可读取输入和输出电流、电压、输出功率、温度、运行时间和峰值。无需对EEPROM内容进行自定义配置。启动时，可通过引脚连接电阻设置输出电压、开关频率和通道相位角分配。提供LTpowerPlay图形用户界面（GUI）、DC1613 USB转PMBus转换器和演示套件。 LTM4675采用16mm×11.9mm×3.51mm BGA封装，引脚端有SnPb或符合RoHS标准的两种选择。
商品特性
- 双路、快速模拟环路，具备用于控制和监控的数字接口
- 宽输入电压范围：4.5V至17V
- 输出电压范围：0.5V至5.5V
- 全温度范围内最大直流输出误差为±0.5%
- 9A负载下电流回读精度为±2.5%
- 400kHz符合PMBus的I²C串行接口
- 集成16位∆Σ ADC
- 支持最高125Hz的遥测轮询速率
- 恒定频率电流模式控制
- 多模块并联和均流
- 支持所有7位从机地址
- 引脚与双路13A LTM4676A和双路18A LTM4677兼容
- 16mm×11.9mm×3.51mm BGA封装
应用领域
- 原型和生产阶段的系统优化
