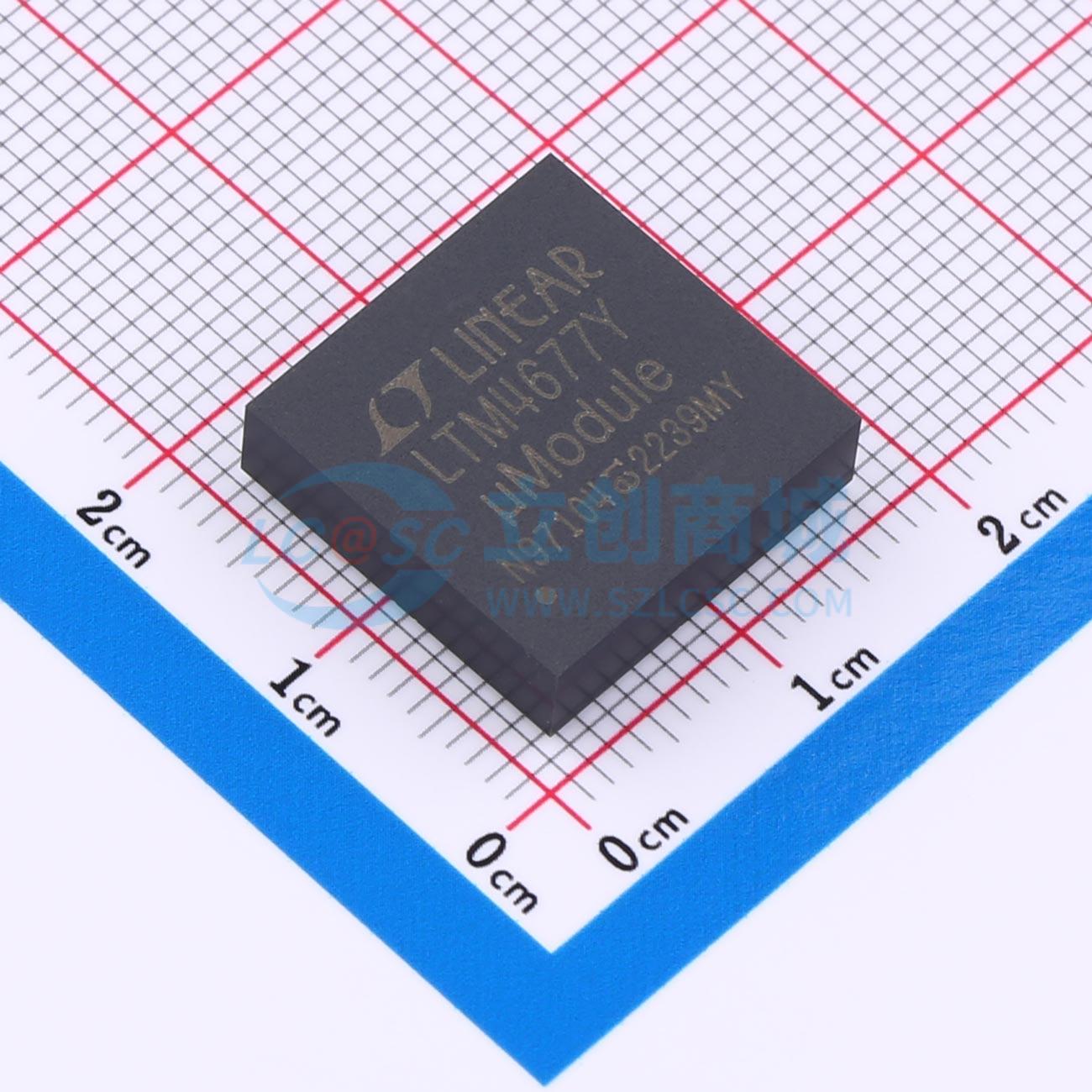

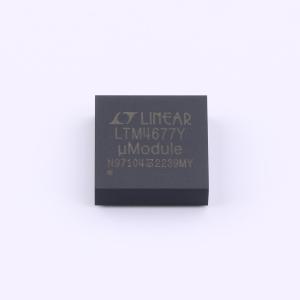

LTM4677EY#PBF

具数字电源系统管理功能的双通道 18A 或单通道 36A uModule 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具数字电源系统管理功能的双通道 18A 或单通道 36A μModule 稳压器
品牌名称: ADI(亚德诺)
商品型号: LTM4677EY#PBF
商品编号: C581163

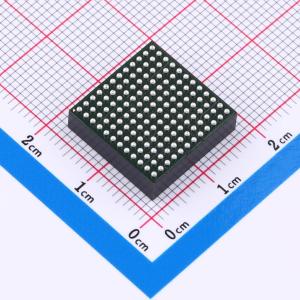

商品封装: BGA-144
包装方式: 托盘
商品毛重: 3.65克(g)

商品参数

商品概述

LTM4677 是一款双路 18A 或单路 36A 的降压型 μModule（电源模块）DC/DC 稳压器，开机时间为 40ms。它具备远程可配置性，可通过 PMBus（一种基于 I²C 的开放式标准数字接口协议）对电源管理参数进行遥测监控。LTM4677 由快速模拟控制环路、精密混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件组成。 LTM4677 的两线串行接口允许以可编程的压摆率对输出进行裕量调节、调整以及上下斜坡控制，并设置时序延迟时间。可读取输入和输出电流、电压、输出功率、温度、运行时间和峰值。无需对 EEPROM 内容进行自定义配置。启动时，可通过引脚连接电阻设置输出电压、开关频率和通道相位角分配。提供 LTpowerPlay GUI 以及 DC1613 USB 转 PMBus 转换器和演示套件。 LTM4677 与 LTM4676A（双路 13A）引脚兼容，采用 16mm×16mm×5.01mm BGA 封装，提供 SnPb 或符合 RoHS 标准的端子镀层。

商品特性

具备用于控制和监控的数字接口的双路快速模拟环路
宽输入电压范围：4.5V 至 16V
输出电压范围：0.5V 至 1.8V，±0.5%
全温度范围内的最大直流输出误差：±2.5%
电流回读精度
与 LTM4676A（双路 13A、单路 26A）引脚兼容
400kHz 符合 PMBus 标准的 I2C 串行接口
支持高达 125Hz 的遥测轮询速率
集成 16 位 ∆Σ ADC
恒定频率电流模式控制
多个模块并联和均流
16mm×16mm×5.01mm BGA 封装

应用领域

原型、生产和现场环境中的系统优化、特性分析和数据挖掘
电信、数据通信和存储系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(90个/托盘，最小起订量 1 个)

个

起订量：1 个90个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~16V
	输出电压	500mV~1.8V
	输出电流	18A
	开关频率	462.5kHz~537.5kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	2
	拓扑结构	降压式
	开关管(内置/外置)	内置
