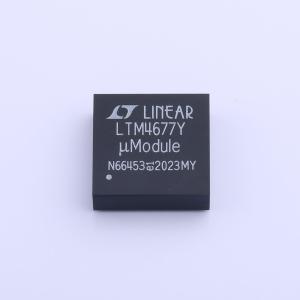

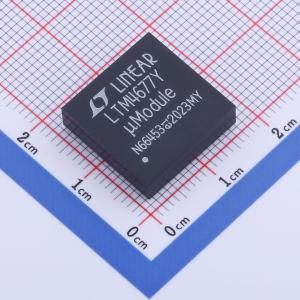

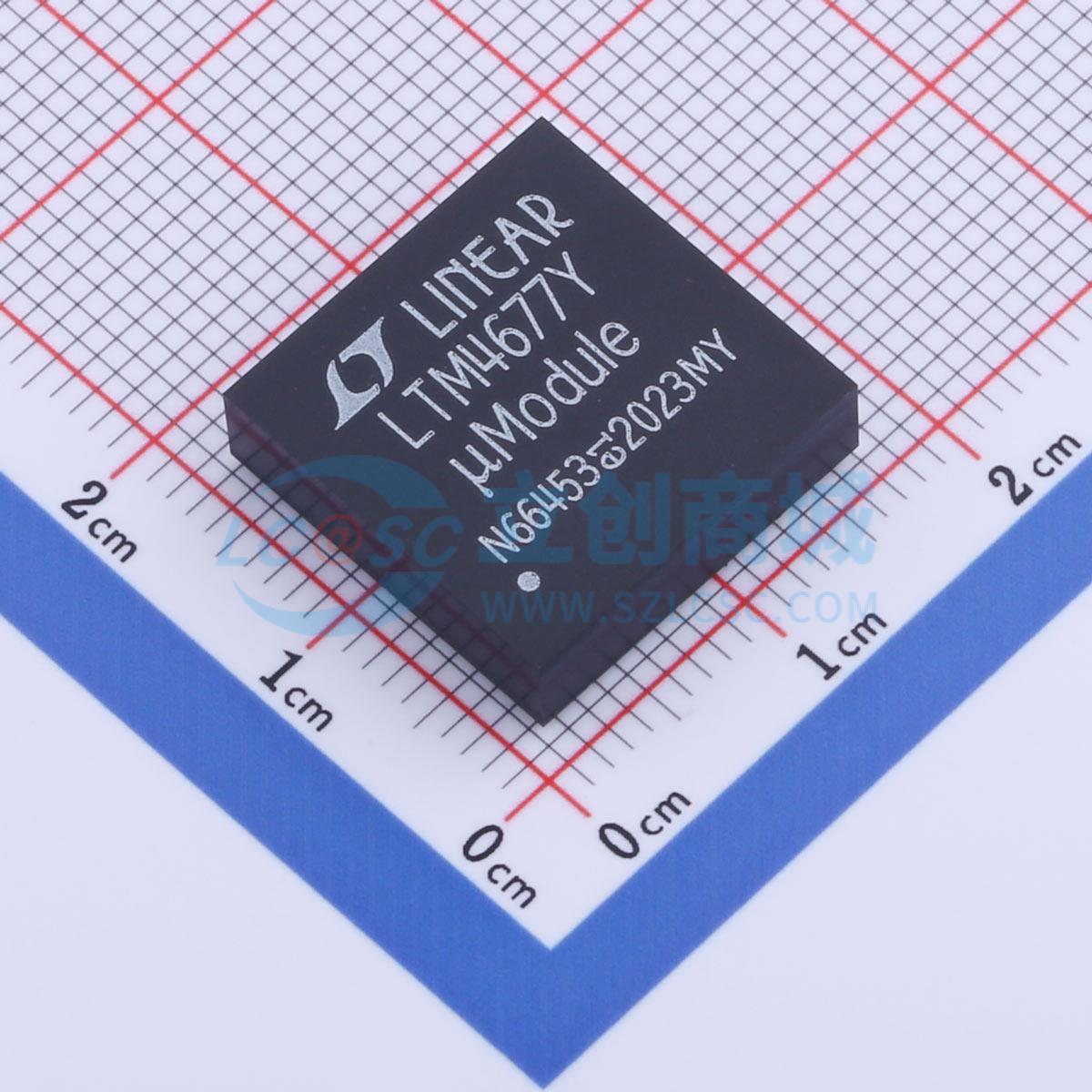

LTM4677IY#PBF

LTM4677双路18A或单路36A降压型μModule稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTM4677是一款高度可配置的双路18A输出非隔离开关模式降压型DC/DC电源模块,内置非易失性存储器（NVM）和I2C/SMBus/PMBus 2线串行通信接口,支持400kHz SCL总线速度。两个输出电压可以通过几个外部电容器和上拉电阻进行调节。模块具有精确的输出电压调节能力,范围为0.6VDC至1.8VDC,精度为±0.5%（高于1VDC）,±5mV（低于1VDC）。模块还支持多种故障阈值和响应的自定义设置,以及故障日志记录功能。模块的控制IC在内部生成5V输出,最大峰值输出电流为100mA。模块还具有3.3V和2.5V的内部稳压输出,分别用于数字电路和MOSFET驱动器。
品牌名称: ADI(亚德诺)
商品型号: LTM4677IY#PBF
商品编号: C581165
商品封装: BGA-144
包装方式: 托盘
商品毛重: 3.52克(g)

商品参数

商品概述

LTM4677是一款双路18A或单路36A降压型μModule（电源模块）DC/DC稳压器，开机时间为40ms。它具备远程可配置性，并能通过PMBus（一种基于I²C的开放式标准数字接口协议）对电源管理参数进行遥测监控。LTM4677由快速模拟控制环路、精密混合信号电路、EEPROM、功率MOSFET、电感器和支持组件组成。 LTM4677的两线串行接口允许以可编程的压摆率对输出进行裕量调节、调整以及升降压操作，并设置时序延迟时间。可读取输入和输出电流、电压、输出功率、温度、运行时间和峰值。无需对EEPROM内容进行自定义配置。启动时，可通过引脚连接电阻设置输出电压、开关频率和通道相角分配。提供LTpowerPlay图形用户界面（GUI）、DC1613 USB转PMBus转换器和演示套件。 LTM4677与LTM4676A（双路13A）引脚兼容，采用16mmx16mmx5.01mm BGA封装，提供含铅（SnPb）或符合RoHS标准的端子镀层。

商品特性

具备用于控制和监控的数字接口的双路快速模拟环路
宽输入电压范围：4.5V至16V
输出电压范围：0.5V至1.8V，±0.5%
全温度范围内最大直流输出误差：±2.5%
电流回读精度
与LTM4676A（双路13A、单路26A）引脚兼容
400kHz符合PMBus标准的I²C串行接口
支持高达125Hz的遥测轮询速率
集成16位∆Σ ADC
恒定频率电流模式控制
多模块并联和均流
输入和输出电压、电流、温度的运行峰值、运行时间、故障和警告信息
带ECC的板载EEPROM故障日志记录

应用领域

原型、生产和现场环境中的系统优化、特性分析和数据挖掘
电信、数据通信和存储系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(90个/托盘，最小起订量 1 个)

个

起订量：1 个90个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.75V~16V
	输出电压	500mV~1.8V
	输出电流	18A
	开关频率	250kHz~800kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
