温馨提醒：图片仅供参考，商品以实物为准

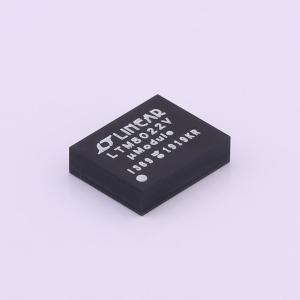

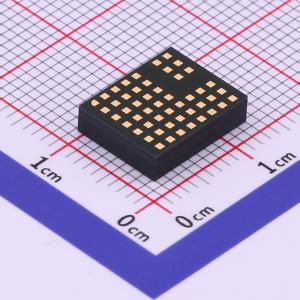

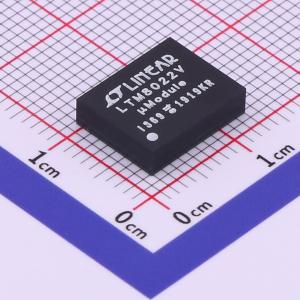

LTM8022IV#PBF

描述: LTM8022是一款完整的1A,36V DC/DC降压电源模块。它包括开关控制器、功率开关、电感和所有支持组件。该模块提供精确调节的输出电压,可通过单个电阻设置在0.8V到10V之间。输入电压范围为3.6V至36V,最大输出电流为1A,开关频率范围为200kHz至2.4MHz。
品牌名称: ADI(亚德诺)
商品型号: LTM8022IV#PBF
商品编号: C581172
商品封装: LGA-50(9x11.2)
包装方式: 托盘
商品毛重: 0.97克(g)

商品参数

商品概述

LTM8022是一款完整的1A DC/DC降压电源。该封装内包含开关控制器、功率开关、电感器和所有支持组件。LTM8022的输入电压范围为3.6至36V，支持0.8V至10V的输出电压范围，以及200kHz至2.4MHz的开关频率范围，每个范围均可通过单个电阻进行设置。完成设计仅需大容量输入和输出滤波电容。薄型封装（2.82mm）可利用PCB底部未使用的空间，实现高密度负载点稳压。 LTM8022采用热增强型、紧凑（11.25mmx9mm）且薄型（2.82mm）的模压焊盘栅格阵列（LGA）封装，适用于标准表面贴装设备进行自动化组装。LTM8022符合RoHS标准。

商品特性

完整的降压开关模式电源
宽输入电压范围：3.6V至36V
输出电压0.8V至10V
输出电流1A
可调开关频率：200kHz至2.4MHz
电流模式控制
符合RoHS标准的镀金焊盘封装
可编程软启动
超小、薄型（11.25mmx9mmx2.82mm）
表面贴装LGA封装

应用领域

汽车电池稳压
便携式产品供电
分布式电源稳压
工业电源
墙式变压器稳压

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(210个/托盘，最小起订量 1050 个)

个

起订量：1050 个210个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~36V
	输出电压	800mV~10V
	输出电流	-
	开关频率	200kHz~2.4MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	可调
