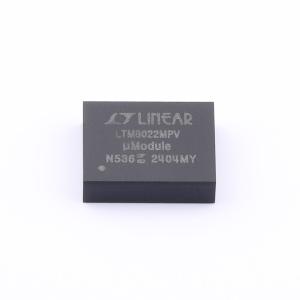

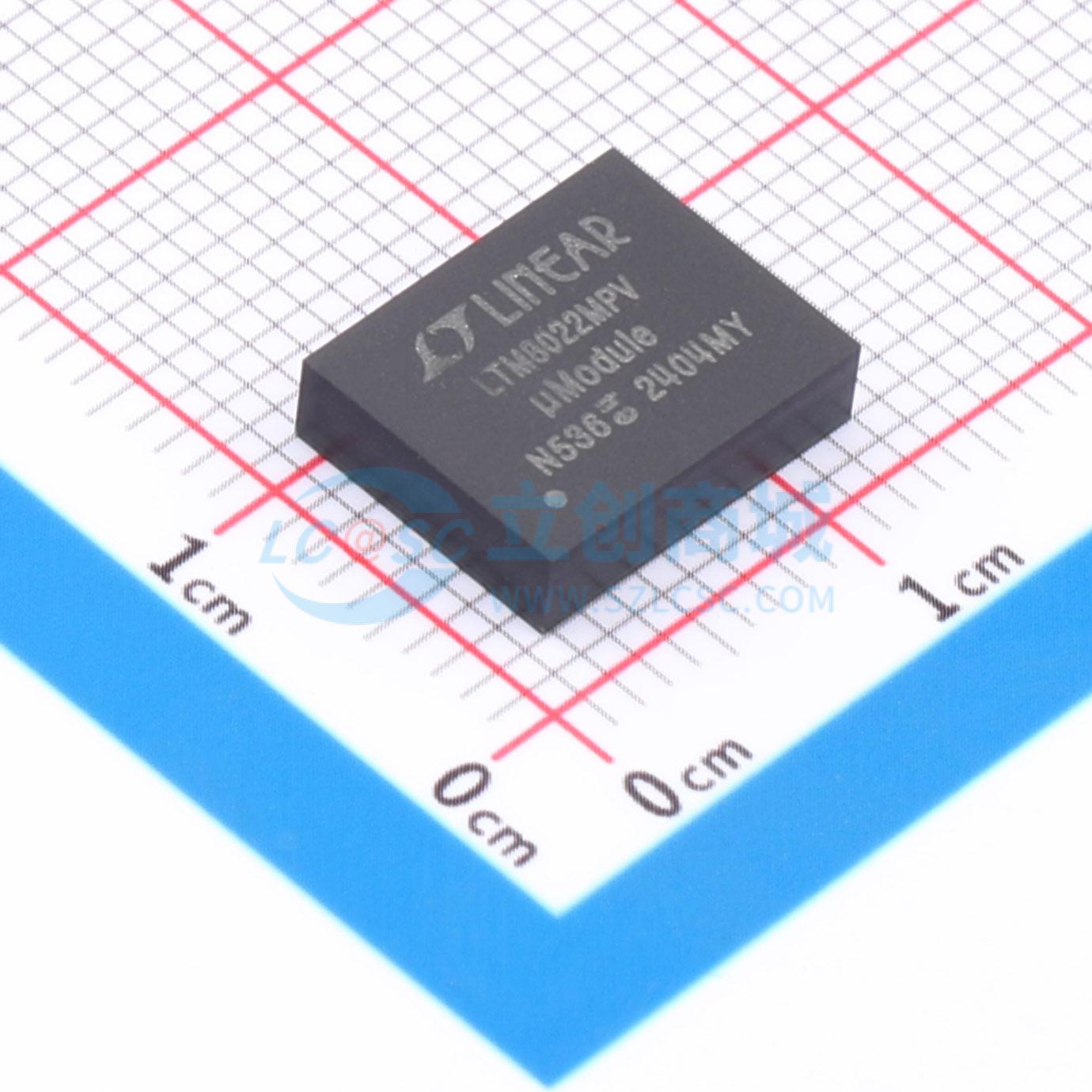

LTM8022MPV#PBF

1A、36V DC-DC电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1A、36V DC/DC μModule
品牌名称: ADI(亚德诺)
商品型号: LTM8022MPV#PBF
商品编号: C581173

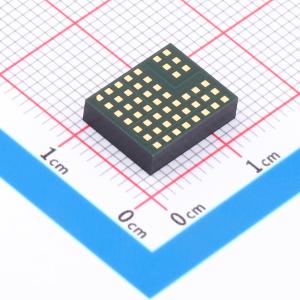

商品封装: LGA-50(9x11.2)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

LTM8022是一款完整的1A DC/DC降压电源。该封装内包含开关控制器、功率开关、电感器和所有支持组件。LTM8022的输入电压范围为3.6至36V，支持0.8V至10V的输出电压范围，以及200kHz至2.4MHz的开关频率范围，每个范围均可通过单个电阻进行设置。完成设计仅需大容量输入和输出滤波电容。薄型封装（2.82mm）可利用PCB底部未使用的空间，实现高密度负载点稳压。 LTM8022采用热增强型、紧凑（11.25mmx9mm）且薄型（2.82mm）的模压焊盘栅格阵列（LGA）封装，适用于标准表面贴装设备进行自动化组装。LTM8022符合RoHS标准。

商品特性

完整的降压开关模式电源
宽输入电压范围：3.6V至36V
输出电压0.8V至10V
输出电流1A
可调开关频率：200kHz至2.4MHz
电流模式控制
符合RoHS标准的镀金焊盘封装
可编程软启动
超小、薄型（11.25mmx9mmx2.82mm）
表面贴装LGA封装

应用领域

汽车电池稳压
便携式产品供电
分布式电源稳压
工业电源
墙式变压器稳压

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(210个/托盘，最小起订量 1 个)

个

起订量：1 个210个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	3.6V~36V
	输出电压(Vout)	800mV~10V
	输出电流(最大值)	1A

	属性	参数值
	开关频率	325kHz
	特性	短路保护；过热保护
	长度	11.25mm
	宽度	9mm
	高度	2.82mm
	工作温度	-55℃~+125℃
