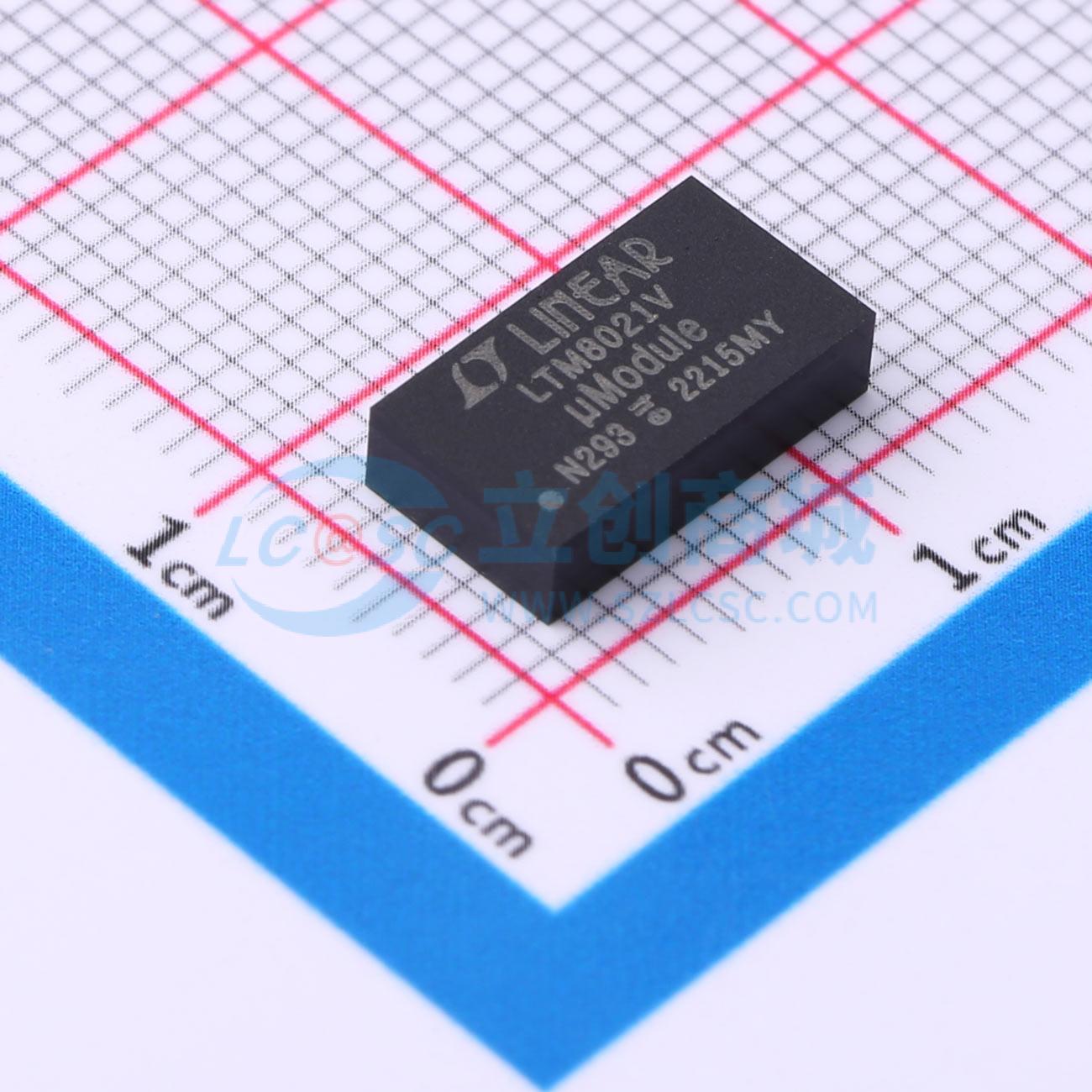

温馨提醒：图片仅供参考，商品以实物为准

LTM8021IV#PBF

36V输入，500mA降压DC/DC uModule

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 36VIN、500mA 降压型 DC/DC μModule
品牌名称: ADI(亚德诺)
商品型号: LTM8021IV#PBF
商品编号: C581171
商品封装: LGA-35(6.2x11.2)
包装方式: 托盘
商品毛重: 0.5克(g)

商品参数

商品概述

LTM8021是一款输入电压36V、输出电流500mA的降压型DC/DC μModule。该封装内包含开关控制器、功率开关、电感器和所有支持组件。LTM8021的输入电压范围为3V至36V，输出电压范围为0.8V至5V，可通过单个电阻设置。完成设计仅需一个输出电容和一个大容量输入电容。薄型封装（2.82mm）可利用印刷电路板底部的闲置空间，实现高密度负载点稳压。内置软启动定时器仅需一个电阻和一个电容即可调节。 LTM8021采用热性能增强、紧凑（11.25mm×6.25mm）且薄型（2.82mm）的模压焊盘栅格阵列（LGA）封装，适合通过标准表面贴装设备进行自动化组装。LTM8021符合RoHS标准。

商品特性

完整的开关模式电源
宽输入电压范围：3V至36V
500mA输出电流
0.8V至5V输出电压
固定1.1MHz开关频率
电流模式控制
符合RoHS标准的镀金焊盘封装
可编程软启动
超小、薄型（11.25mm×6.25mm×2.82mm）
表面贴装LGA封装

应用领域

汽车电池稳压
便携式产品供电
分布式电源稳压
工业电源
墙式变压器稳压

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(273个/托盘，最小起订量 1 个)

个

起订量：1 个273个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	3V~36V
	输出电压(Vout)	800mV~5V
	输出电流(最大值)	500mA
	静态电流(Iq)	1.5mA

	属性	参数值
	开关频率	1.1MHz
	特性	过流保护；短路保护；过热保护
	长度	11.25mm
	宽度	6.25mm
	高度	2.82mm
	工作温度	-40℃~+125℃
