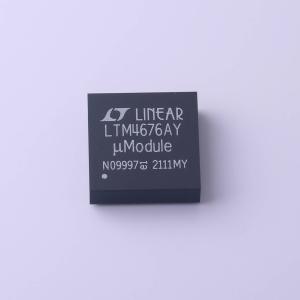

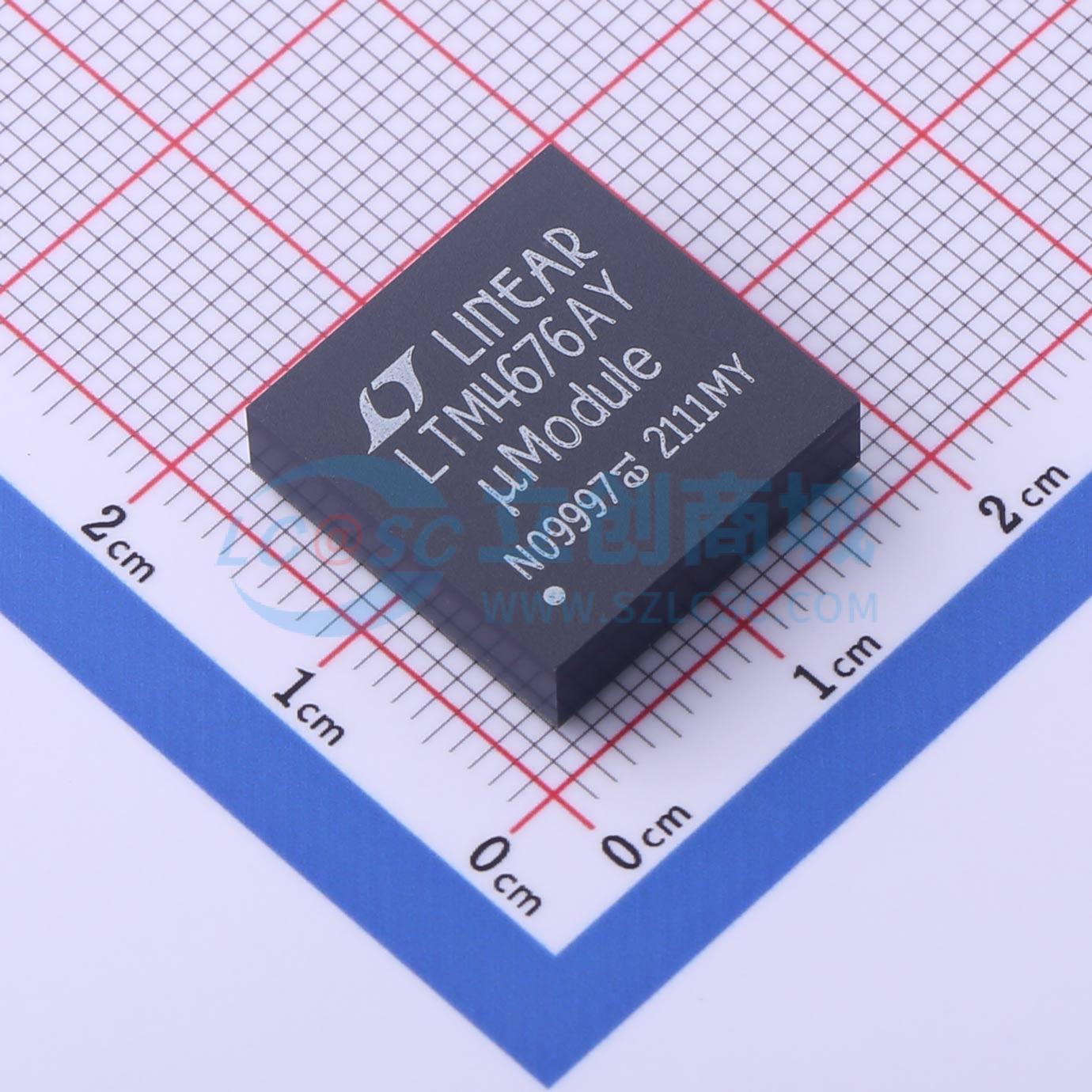

LTM4676AEY#PBF

具数字电源系统管理功能的双通道 13A 或单通道 26A uModule 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具数字电源系统管理功能的双通道 13A 或单通道 26A μModule 稳压器
品牌名称: ADI(亚德诺)
商品型号: LTM4676AEY#PBF
商品编号: C581161
商品封装: BGA-144
包装方式: 托盘
商品毛重: 3.36克(g)

商品参数

商品概述

LTM4676A是一款双路13A或单路26A降压型μModule（微型模块）DC/DC稳压器，开机时间为40ms。它具备远程可配置性，可通过PMBus（一种基于I2C的开放式标准数字接口协议）对电源管理参数进行遥测监控。LTM4676A由快速模拟控制环路、精密混合信号电路、EEPROM、功率MOSFET、电感器和支持组件组成。 LTM4676A的两线串行接口允许以可编程压摆率对输出进行裕量调节、调整以及升降压操作，并设置时序延迟时间。可读取输入和输出电流、电压、输出功率、温度、运行时间和峰值。启动时，可通过引脚连接电阻设置输出电压、开关频率和通道相角分配。提供LTpowerPlay图形用户界面（GUI）、DC1613 USB转PMBus转换器和演示套件。 LTM4676A与LTM4676引脚兼容，是LTM4676的性能改进版本。

商品特性

具备用于控制和监控的数字接口的双路快速模拟环路
宽输入电压范围：4.5V至26.5V
输出电压范围：0.5V至5.5V
全温度范围内最大直流输出误差为±0.5%
10A负载下电流回读精度为±2.5%
400kHz符合PMBus的I2C串行接口
集成16位ΔΣ ADC
支持最高125Hz的遥测轮询速率
恒定频率电流模式控制
多模块并联和均流
支持所有7位从机地址
与双路18A LTM4677引脚兼容
16mmx16mmx5.01mm BGA封装

应用领域

原型、生产和现场环境中的系统优化、特性分析和数据挖掘

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(90个/托盘，最小起订量 1 个)

个

起订量：1 个90个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	2
	工作电压(Vin)	4.5V~26.5V
	输出电压精度	±5‰
	输出电压(Vout)	500mV~5.4V
	输出电流(最大值)	13A

	属性	参数值
	开关频率	500kHz
	纹波噪声	10mVp-p
	特性	过压保护；欠压保护；过流保护；过热保护
	长度	16mm
	宽度	16mm
	高度	5.01mm
	工作温度	-40℃~+125℃
