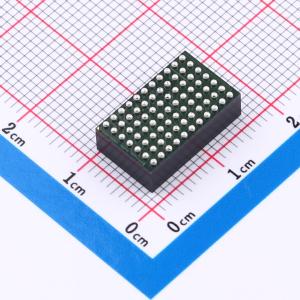

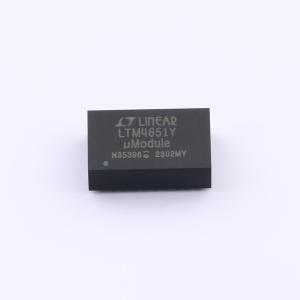

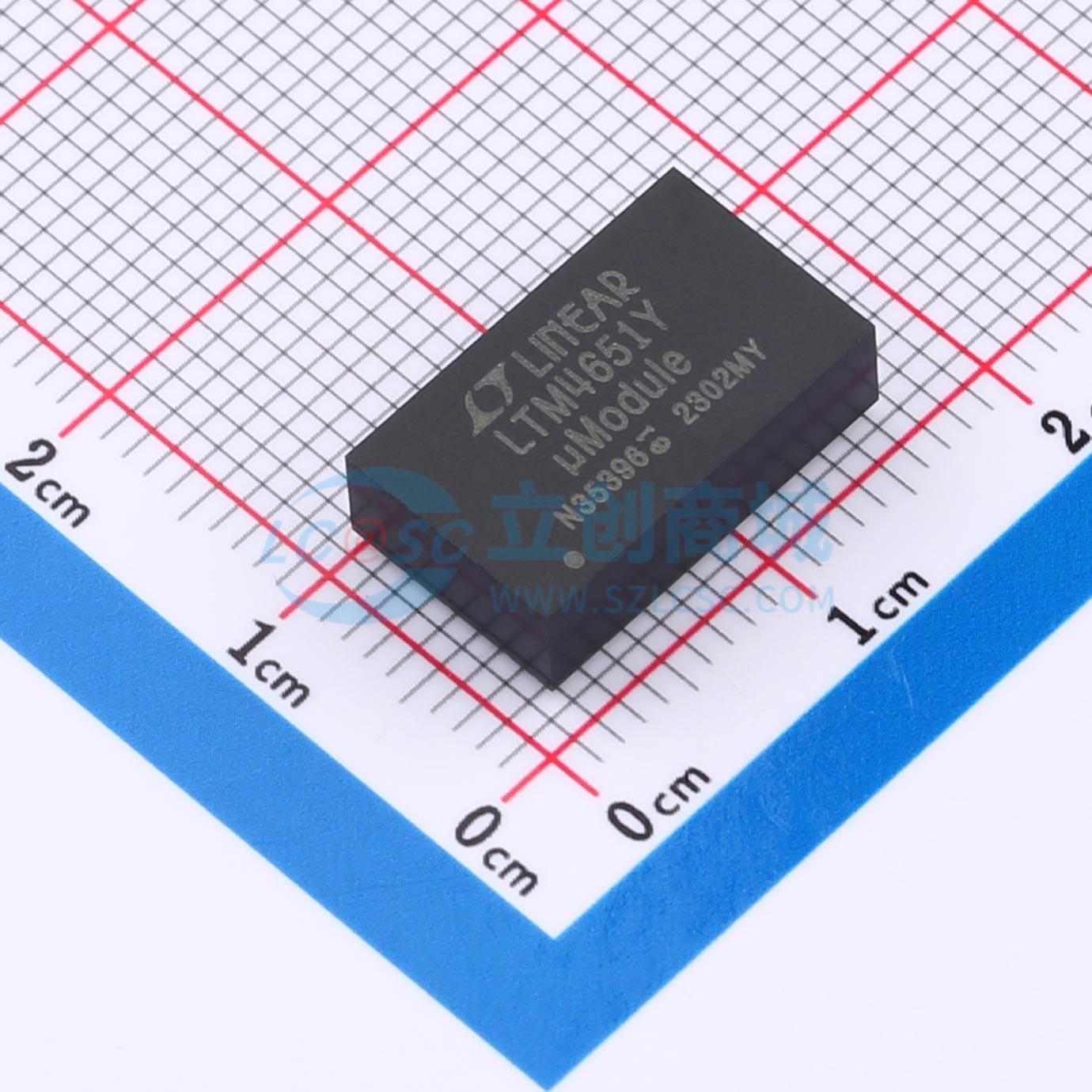

温馨提醒：图片仅供参考，商品以实物为准

LTM4651IY#PBF

符合 EN55022B 规格的 58V、24W、负输出 DC/DC uModule 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 符合 EN55022B 规格的 58V、24W、负输出 DC/DC μModule 稳压器
品牌名称: ADI(亚德诺)
商品型号: LTM4651IY#PBF
商品编号: C581159
商品封装: BGA-77
包装方式: 托盘
商品毛重: 1.8克(g)

商品参数

商品概述

TM4651是一款超低噪声、58V、24W的DC/DC μModule反相拓扑稳压器。它能从正输入电源电压（VIN）调节出负输出电压（V0UT），旨在满足EN55022的辐射发射要求。通过添加标准滤波组件可满足传导发射要求。该封装内包含开关控制器、功率MOSFET、电感器、滤波器和支持组件。 LTM4651可将V0UT调节至 -0.5V至 -26.5V之间的值，前提是其输入和输出电压符合LTM4651的安全工作区标准：VIN + |V0UT| ≤ 58V。支持250kHz至3MHz的开关频率范围（默认400kHz），且该模块可与外部时钟同步。尽管是反相拓扑稳压器，但无需电平转换电路即可连接到LTM4651的RUN、PGOOD或CLKIN引脚；这些引脚均以GND为参考。 LTM4651采用15mm × 9mm × 5.01mm的BGA封装，引脚有SnPb或符合RoHS标准的涂层。

商品特性

完整的低EMI开关模式电源
符合EN55022 B类标准
宽输入电压范围：3.6V至58V
高达4A的输出电流
从12VIN到 -24VOUT可实现24W输出，PLOSS = 5W，TA = 60℃，TRISE = 60℃，200LFM
输出电压范围： -26.5V ≤ V0UT ≤ -0.5V
安全工作区：VIN + |V0UT| ≤ 58V
在输入电压、负载和温度（ -40℃至125℃）范围内，总直流输出电压误差为 ±1.67%
多个LTM4651可并联和均流
恒定频率电流模式控制
频率同步范围：250kHz至3MHz
电源良好指示和可编程软启动
过流/过压/过温保护
15mm × 9mm × 5.01mm BGA封装

应用领域

工业控制和测试设备
视频、成像和仪器仪表
48V电信和网络电源
RF系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(170个/托盘，最小起订量 1 个)

个

起订量：1 个170个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源模块
	输出通道数	1
	工作电压(Vin)	3.6V~58V
	输出电压精度	±1.67%
	输出电压(Vout)	-26.5V~-500mV
	输出电流(最大值)	4A
	输出功率	24W

	属性	参数值
	开关频率	400kHz
	纹波噪声	10mVp-p
	特性	过压保护；过流保护；过热保护
	长度	15mm
	宽度	9mm
	高度	5.01mm
	工作温度	-40℃~+125℃
