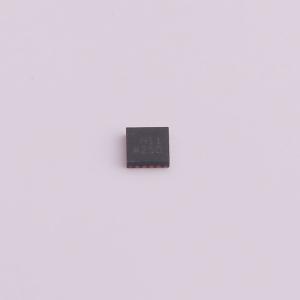

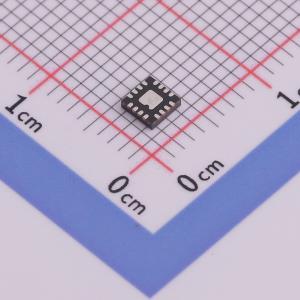

温馨提醒：图片仅供参考，商品以实物为准
ADA4938-1ACPZ-R7
低失真差分ADC驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADA4938 - 1/ADA4938 - 2是低噪声、超低失真、高速差分放大器。它是驱动高性能ADC的理想选择，可驱动分辨率高达16位（直流至27 MHz）或12位（直流至74 MHz）的ADC。输出共模电压可在宽范围内调节，使ADA4938 - 1/ADA4938 - 2能够匹配ADC的输入
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4938-1ACPZ-R7
- 商品编号
- C578942
- 商品封装
- LFCSP-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 81dB | |
| 输入偏置电流(Ib) | 500nA | |
| 输入失调电压(Vos) | 4mV | |
| 增益带宽积(GBP) | 1GHz | |
| 压摆率(SR) | 4700V/us | |
| 最大电源宽度(Vdd-Vss) | 11V | |
| 噪声密度(eN) | 2.6nV/√Hz@10MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 75mA | |
| 输入失调电压温漂(Vos TC) | 18uV/℃ | |
| 静态电流(Iq) | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 差分 | |
| 单电源 | 4.5V~11V | |
| 双电源(Vee ~ Vcc) | -5.5V~-2.25V；2.25V~5.5V | |
| 电源纹波抑制比(PSRR) | 80dB | |
| 稳定时间 | 6.5ns |
商品特性
- 极低的谐波失真 (HD)
- 10 MHz 时 HD2 为 -106 dBc
- 50 MHz 时 HD2 为 -82 dBc
- 10 MHz 时 HD3 为 -109 dBc
- 50 MHz 时 HD3 为 -82 dBc
- 低输入电压噪声：2.6 nV/√Hz
- 高速
- G=+1 时 -3 dB 带宽为 1000 MHz
- 转换速率：4700 V/μs
- 0.1 dB 增益平坦度至 150 MHz
- 快速过载恢复时间为 4 ns
- 典型偏移电压为 1 mV
- 外部可调增益
- 差分到差分或单端到差分操作
- 可调输出共模电压
- 宽电源电压范围：+5 V 至 ± V
- 单放大器或双放大器配置可用
应用领域
- ADC驱动器
- 单端转差分转换器
- 中频和基带增益模块
- 差分缓冲器
- 线驱动器
