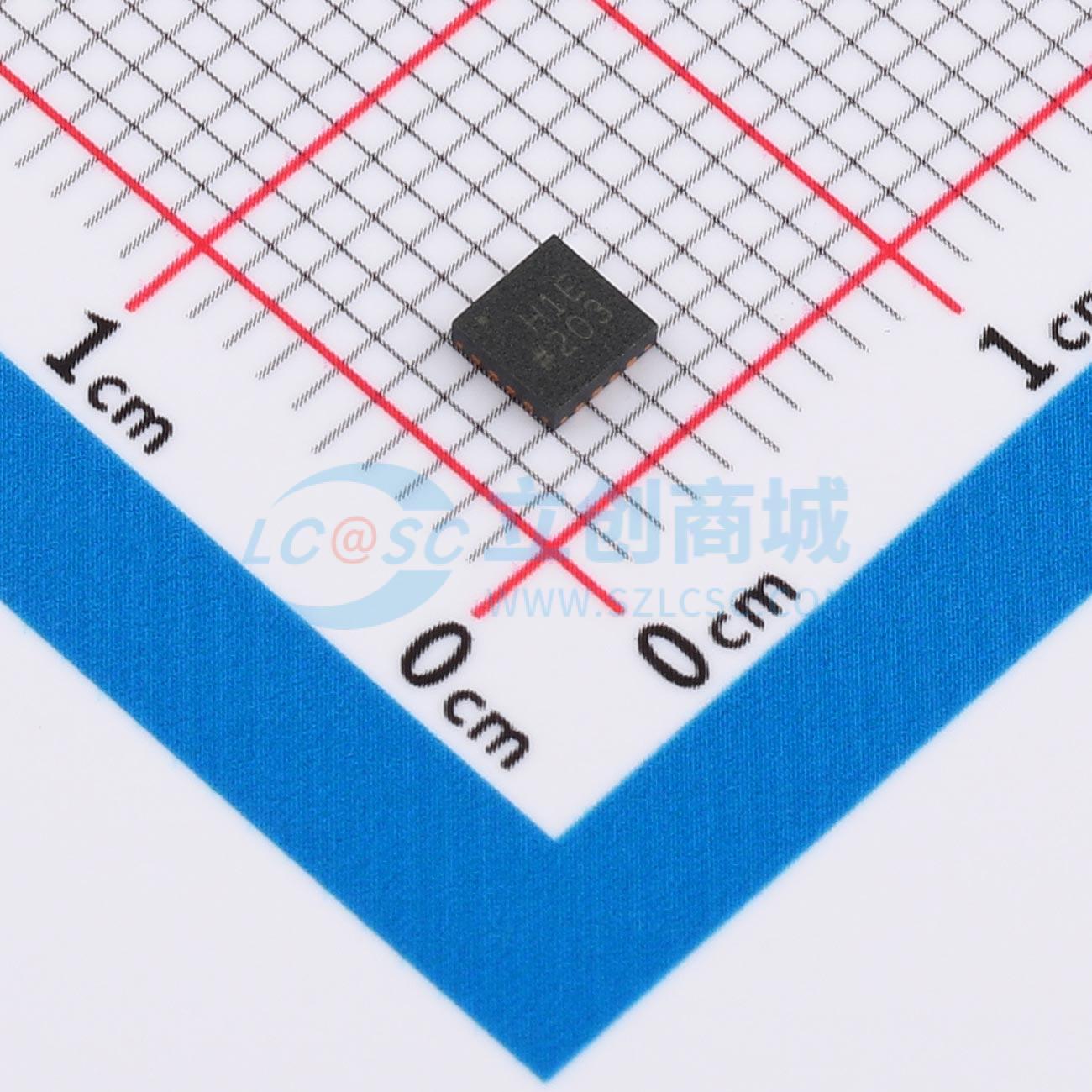

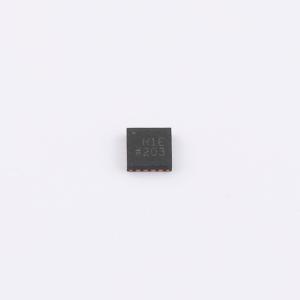

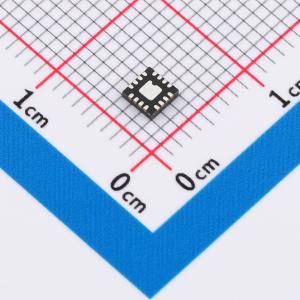

ADA4939-1YCPZ-R7
超低失真差分ADC驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低噪声、超低失真、高速差分放大器，是驱动分辨率高达16位、频率从直流到100 MHz的高性能ADC的理想选择。输出共模电压可通过内部共模反馈回路进行用户调节，使输出与ADC输入匹配。内部反馈回路还可提供出色的输出平衡以及抑制偶次谐波失真产物。采用专有硅锗（SiGe）互补双极工艺制造，可实现极低的失真水平，输入电压噪声仅为2.3 nV/Hz
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4939-1YCPZ-R7
- 商品编号
- C578944
- 商品封装
- LFCSP-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.101克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 83dB | |
| 输入偏置电流(Ib) | 10uA | |
| 输入失调电压(Vos) | 500uV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 6800V/us | |
| 最大电源宽度(Vdd-Vss) | 5V | |
| 噪声密度(eN) | 2.3nV/√Hz@100kHz |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输出电流 | 100mA | |
| 输入失调电压温漂(Vos TC) | 26uV/℃ | |
| 输入失调电流(Ios) | 0.5uA | |
| 静态电流(Iq) | 36.5mA | |
| 工作温度 | -40℃~+105℃ | |
| 输出类型 | 差分 | |
| 单电源 | 3.3V~5V | |
| 电源纹波抑制比(PSRR) | 84dB |
商品概述
ADA4939-1/ADA4939-2是低噪声、超低失真、高速差分放大器。它们是驱动分辨率高达16位、频率范围从直流到100 MHz的高性能ADC的理想选择。输出共模电压可通过内部共模反馈环路由用户调节，使ADA4939-1/ADA4939-2的输出与ADC的输入相匹配。内部反馈环路还能提供出色的输出平衡，并抑制偶次谐波失真产物。
借助ADA4939-1/ADA4939-2，通过一个由四个电阻组成的简单外部反馈网络即可轻松实现差分增益配置，该网络决定了放大器的闭环增益。
ADA4939-1/ADA4939-2采用专有的硅锗（SiGe）互补双极工艺制造，使其能够实现极低的失真水平，输入电压噪声仅为2.3 nV/√Hz。ADA4939-1/ADA4939-2的低直流失调和出色的动态性能使其非常适合各种数据采集和信号处理应用。
ADA4939-1（单通道）采用3 mm×3 mm、16引脚LFCSP封装，ADA4939-2（双通道）采用4 mm×4 mm、24引脚LFCSP封装。引脚排列经过优化，便于印刷电路板（PCB）布局并最大限度地减少失真。ADA4939-1/ADA4939-2的工作温度范围为 -40℃至 +105℃；两者均能在3.3 V至5 V的电源电压下工作。
商品特性
- 极低的谐波失真：10 MHz时二次谐波失真（HD2）为 -102 dBc，70 MHz时为 -83 dBc，100 MHz时为 -77 dBc；10 MHz时三次谐波失真（HD3）为 -101 dBc，70 MHz时为 -97 dBc，100 MHz时为 -91 dBc
- 低输入电压噪声：2.3 nV/√Hz
- 高速：增益G = 2时，-3 dB带宽为1.4 GHz；压摆率：6800 V/μs（25%至75%）；过驱动恢复时间小于1 ns
- 典型失调电压为±0.5 mV
- 外部可调增益
- 差分增益≥2时稳定
- 差分转差分或单端转差分工作模式
- 输出共模电压可调
- 单电源供电：3.3 V至5 V
应用领域
- ADC驱动器
- 单端转差分转换器
- 中频和基带增益模块
- 差分缓冲器
- 线路驱动器
优惠活动
购买数量
(1500个/圆盘，最小起订量 1 个)个
起订量：1 个1500个/圆盘
总价金额：
￥ 0.00近期成交2单
