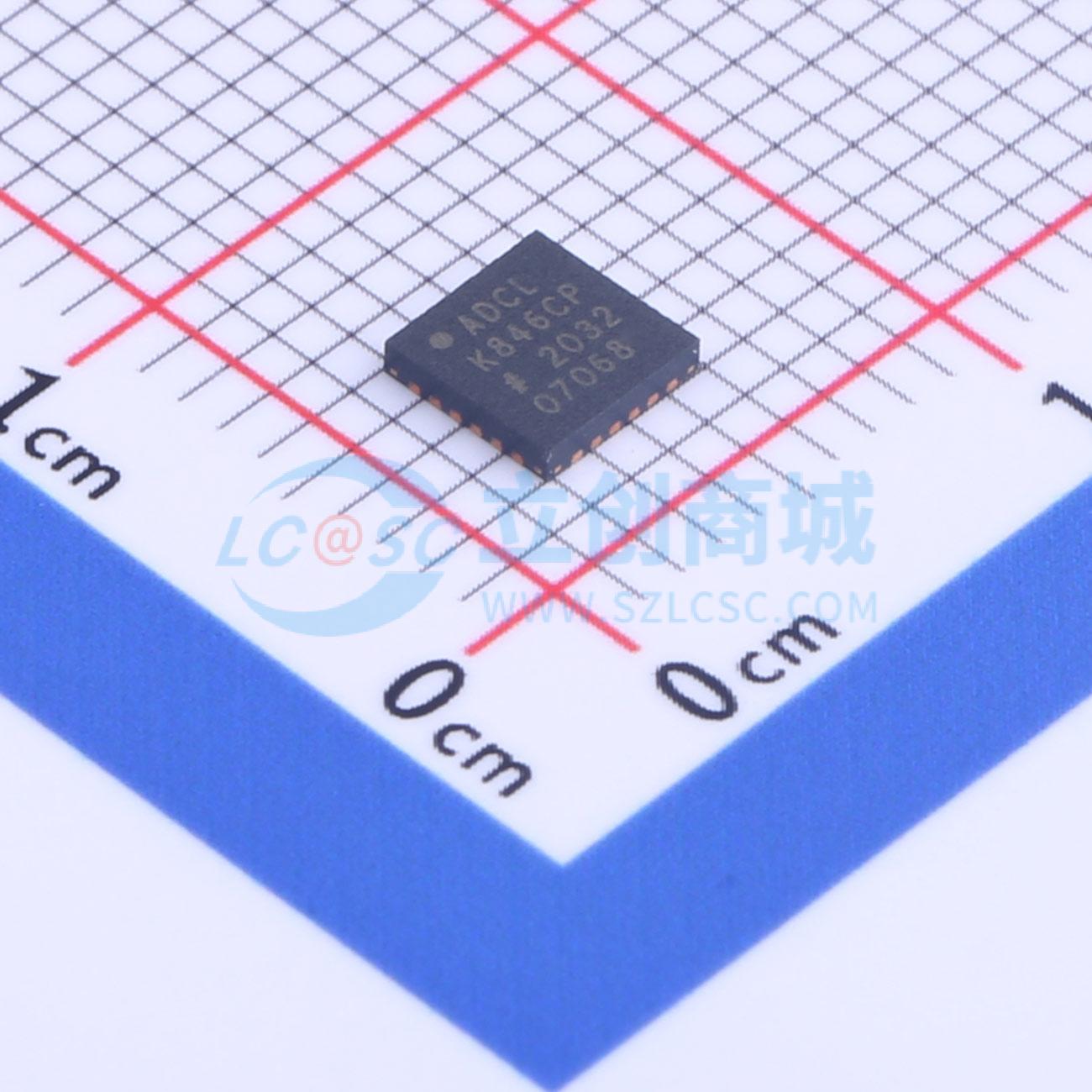

温馨提醒：图片仅供参考，商品以实物为准
ADCLK846BCPZ
1.2 GHz/250 MHz LVDS/CMOS 低抖动时钟扇出缓冲器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1.8V、6LVDS/12CMOS输出低功耗时钟扇出缓冲器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADCLK846BCPZ
- 商品编号
- C578956
- 商品封装
- LFCSP-24(4x4)
- 包装方式
- 托盘
- 商品毛重
- 1.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 1.2GHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.71V~1.89V | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADCLK846是一款1.2 GHz/250 MHz的LVDS/CMOS扇出缓冲器，针对低抖动和低功耗运行进行了优化。可能的配置范围从6路LVDS输出到12路CMOS输出，包括LVDS和CMOS输出的组合。两条控制线用于确定输出的固定模块是LVDS输出还是CMOS输出。 时钟输入可接受各种类型的单端和差分逻辑电平，包括LVPECL、LVDS、HSTL、CML和CMOS。 睡眠（SLEEP）引脚可启用睡眠模式，使器件进入掉电状态。 该器件采用24引脚LFCSP封装。其工作温度范围为标准工业温度范围 -40℃至 +85℃。
商品特性
- 可选的LVDS/CMOS输出
- 最多6路LVDS（1.2 GHz）或12路CMOS（250 MHz）输出
- 每通道功耗低于16 mW（100 MHz运行时）
- 54 fs积分抖动（12 kHz至20 MHz）
- 100 fs附加宽带抖动
- 2.0 ns传播延迟（LVDS）
- 135 ps输出上升/下降时间（LVDS）
- 65 ps输出间偏斜（LVDS）
- 睡眠模式
- 引脚可编程控制
- 1.8 V电源供电
应用领域
- 低抖动时钟分配
- 时钟和数据信号恢复
- 电平转换
- 无线通信
- 有线通信
- 医疗和工业成像
- 自动测试设备（ATE）和高性能仪器
