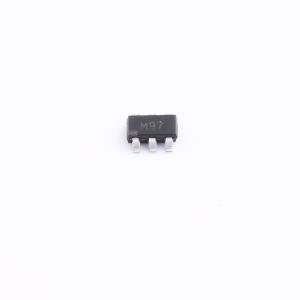

温馨提醒：图片仅供参考，商品以实物为准
ADCMP670-1YUJZ-RL7
内置400 mV基准电压源的双路低功耗1.5%比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADCMP670由两个低功耗、高精度的比较器和参考电路组成，采用6引脚TSOT封装。内部400 mV参考电压可用于监测低电压电源。该器件的工作电源电压范围为1.7 V至5.5 V，典型电流仅为6.5 μA，适用于低功耗系统监测和便携式应用
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADCMP670-1YUJZ-RL7
- 商品编号
- C578971
- 商品封装
- TSOT-6
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | - | |
| 输入偏置电流(Ib) | 10pA | |
| 传播延迟(tpd) | 10us | |
| 滞后电压(Vhys) | 8.9mV |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开漏 | |
| 输出模式 | - | |
| 静态电流(Iq) | 6.5uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.7V~5.5V |
商品概述
ADCMP670由两个低功耗、高精度比较器和参考电路组成，采用6引脚TSOT封装。内部400 mV参考电压可用于监测低电压电源。该器件的电源电压范围为1.7 V至5.5 V，典型电流仅为6.5 μA，适用于低功耗系统监测和便携式应用。比较器内置迟滞功能。比较器输出为开漏输出，输出可上拉至最高5.5 V的任意电压。输出级在全温度范围内保证灌电流大于5 mA。 ADCMP670目前有一款型号，即ADCMP670 - 1。该型号有一个反相输入和一个同相输入，适合用作窗口比较器。该器件适用于便携式、商用、工业和汽车应用。
商品特性
- 400 mV ±1.5%阈值
- 电源范围：1.7 V至5.5 V
- 低静态电流：典型值6.5 μA
- 输入范围包含地
- 内部迟滞：典型值8.9 mV
- 低输入偏置电流：最大±10 nA
- 开漏输出
- 支持线与连接
- 输入极性：一个反相和一个同相
- 薄型（1 mm）TSOT封装
- 可直接替代LT6700 - 1
应用领域
- 锂离子电池监测
- 便携式应用
- 手持仪器
- 窗口比较器
- LED/继电器驱动
- 光隔离器驱动
- 控制系统
