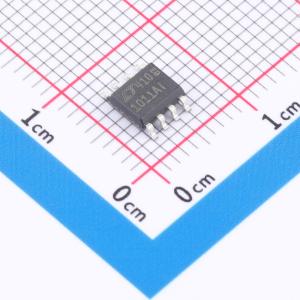

温馨提醒：图片仅供参考，商品以实物为准

LT1011AIS8#PBF

电压比较器

描述: LT1011是一款通用比较器，其输入特性明显优于LM111。尽管它与LM111引脚兼容，但它的偏置电流低至四分之一，失调电压低至六分之一，电压增益高至五倍。失调电压漂移（此前未明确规定的参数）保证在15μV/°C
品牌名称: ADI(亚德诺)
商品型号: LT1011AIS8#PBF
商品编号: C579599
商品封装: SO-8
包装方式: 管装
商品毛重: 0.191675克(g)

商品参数

商品概述

LT1011是一款通用比较器，其输入特性明显优于LM111。虽然引脚与LM111兼容，但它的偏置电流低四倍，失调电压低六倍，电压增益高五倍。此前未明确规定的失调电压漂移保证在15μV/°C。此外，电源电流降低了一半，且速度不受影响。在大过驱动条件下，LT1011比LM111快几倍。当使用单5V电源供电时，其直流参数和响应时间也有完整的规格说明。LT1011保留了LM111的所有通用特性，包括单3V至±18V电源供电，以及具有50mA灌/拉电流能力的浮动晶体管输出。它可以驱动以地、负电源或正电源为参考的负载，并且在V–与集电极输出之间的电压高达50V时也有规格说明。即使使用±18V电源，也允许高达全电源电压的差分输入电压，这使得输入可以通过简单的二极管钳位电路钳位到电源。

商品特性

与LM111系列器件引脚兼容
保证最大输入失调电压为0.5mV
保证最大输入偏置电流为25nA
保证最大输入失调电流为3nA
保证最大响应时间为250ns
保证最小电压增益为200,000
50mA输出灌/拉电流能力
±30V差分输入电压
单5V供电时参数完整
提供8引脚PDIP和SO封装

应用领域

逐次逼近型A/D转换器
电压-频率转换器
精密RC振荡器
峰值检测器
电机速度控制
脉冲发生器
继电器/灯驱动器

数据手册PDF

放大查看下载PDF

交货周期

订货15-17个工作日

购买数量

(100个/管，最小起订量 1000 个)

个

起订量：1000 个100个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	比较器
	输入失调电压(Vos)	300uV
	输入偏置电流(Ib)	15nA
	传播延迟(tpd)	250ns
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	115dB
	输出类型	开集
	输出模式	-

	属性	参数值
	工作温度	-40℃~+85℃
	最大电源宽度(Vdd-Vss)	36V
	单电源	5V
	双电源(Vee ~ Vcc)	±18V
	输入失调电压温漂(Vos TC)	15uV/℃
	输入失调电流(Ios)	3nA
	响应时间(tr)	250ns
