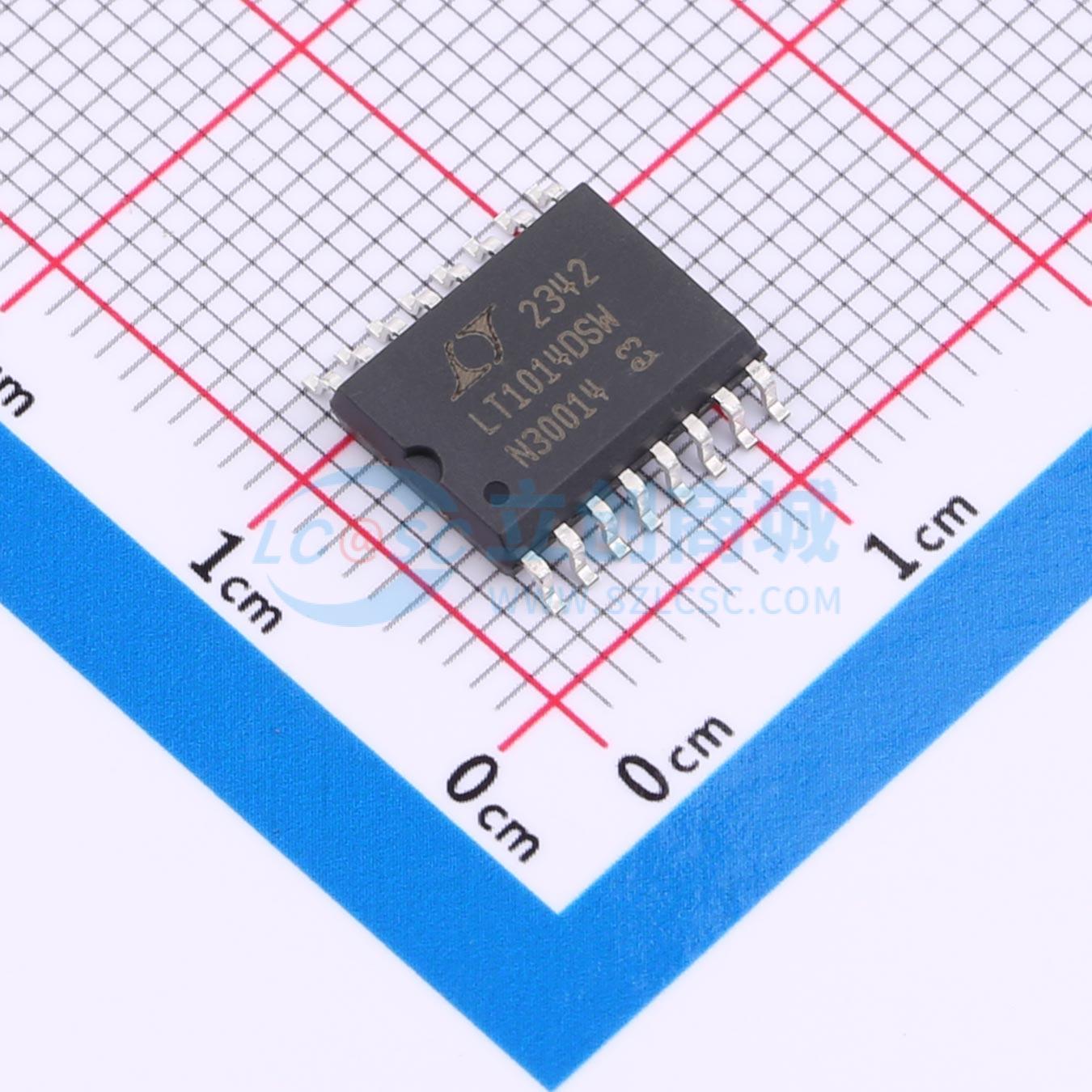

温馨提醒：图片仅供参考，商品以实物为准

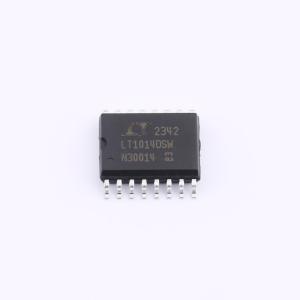

LT1014DSW#TRPBF
四通道精准运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT1014是首款精密四运放，可直接升级采用行业标准14引脚DIP封装的LM324/LM348/OP - 11/4156引脚配置的设计。与单运放相比，在节省电路板空间和成本的同时，无需再降低性能指标。LT1014的失调电压低至50μV，温漂为0.3μV/°C，失调电流为0.15nA，增益达800万，共模抑制比为117dB，电源抑制比为120dB，使其成为四个真正的精密运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1014DSW#TRPBF
- 商品编号
- C579607
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.636364克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 800pA | |
| 噪声密度(eN) | 24nV/√Hz@10Hz | |
| 共模抑制比(CMRR) | 117dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 20mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 5V | |
| 双电源(Vee~Vcc) | -15V~15V |
商品概述
LT1014是首款精密四运放，可直接升级采用行业标准14引脚DIP封装的LM324/LM348/OP - 11/4156引脚配置的设计。与单运放相比，在节省电路板空间和成本的同时，无需再降低性能指标。 LT1014的失调电压低至50µV，温漂为0.3µV/°C，失调电流为0.15nA，增益达800万，共模抑制比为117dB，电源抑制比为120dB，使其成为四个真正的精密运算放大器。由于四运放配置中未提供失调调零端子，因此低失调电压尤为重要。尽管每个放大器的电源电流仅为350µA，但新的输出级设计在保持高电压增益的同时，可提供和吸收超过20mA的负载电流。 同样，LT1013是首款采用8引脚行业标准配置的精密双运放，可提升MC1458/MC1558、LM158和OP - 221等流行器件的性能。LT1013的性能指标与LT1014相似（甚至略优于LT1014）。 LT1013和LT1014均可采用单5V电源供电：输入共模范围包括地；输出也可摆幅至接近地电位几毫伏以内。以往单电源设计中明显的交越失真问题得以消除。提供了±15V和单5V电源供电时的全套性能指标。
商品特性
- 单电源供电
- 输入电压范围可扩展至地
- 输出在吸收电流时可摆幅至地
- 引脚与1458和324兼容，具备精密性能指标
- 保证失调电压：最大150µV
- 保证低漂移：最大2µV/°C
- 保证失调电流：最大0.8nA
- 保证5mA负载电流时的高增益：最小150万
- 17mA负载电流时：最小80万
- 保证低电源电流：最大500µA
- 低电压噪声，0.1Hz至10Hz：0.55µVP - P
- 低电流噪声 —— 优于OP - 07，0.07pA/√Hz
应用领域
- 电池供电的精密仪器
- 应变片信号调理器
- 热电偶放大器
- 仪器放大器
- 4mA至20mA电流环变送器
- 多极限阈值检测
- 有源滤波器
- 多级增益模块
