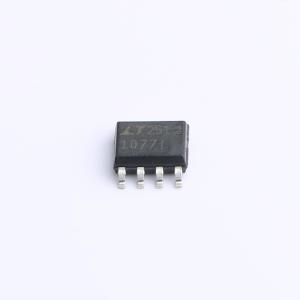

温馨提醒：图片仅供参考，商品以实物为准
LT1077IS8#PBF
微功率、单电源、精准运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款微功率精密运算放大器，针对 5V 单电源操作进行了优化，还提供了 ±15V 规格。竞争设备在实现微功率性能时，会严重降低精度、噪声、速度和输出驱动规格。该产品在不牺牲其他参数的情况下降低了电源电流，实现的失调电压是所有微功率运算放大器中最低的。失调电流、电压和电流噪声、压摆率和增益带宽积都比以前的微功率运算放大器好两到十倍
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1077IS8#PBF
- 商品编号
- C579633
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 1 | |
| 输入失调电压(Vos) | 12uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 增益带宽积(GBW) | 230kHz | |
| 压摆率(SR) | 0.08V/us | |
| 共模抑制比(CMRR) | 105dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 27nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 11nA | |
| 静态电流(Iq) | 48uA | |
| 输出电流 | 5mA | |
| 输入失调电流(Ios) | 450pA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 反相位输入保护 |
商品概述
LT1077是一款针对5V单电源运行优化的微功率精密运算放大器。此外，还提供了±15V的规格。
与竞争器件相比，微功率性能是以严重降低精度、噪声、速度和输出驱动规格为代价实现的。LT1077在不牺牲其他参数的情况下降低了电源电流。所实现的失调电压是任何微功率运算放大器中最低的。失调电流、电压和电流噪声、压摆率和增益带宽积都比以前的微功率运算放大器好两到十倍。
电压噪声谱的1/f角点为0.7Hz。这导致低频（0.1Hz至10Hz）噪声性能，该性能只能在具有一个数量级更高电源电流的器件上找到。
LT1077与所有行业标准的精密运算放大器完全兼容（包括零化）。因此，它可以取代这些精密运算放大器应用于许多场合，而不会牺牲性能，同时显著节省功耗。
LT1077可以由一个锂电池或两个镍镉电池供电。输入范围低于地。全NPN输出级可以摆动至地，同时下沉电流——无需下拉电阻。
