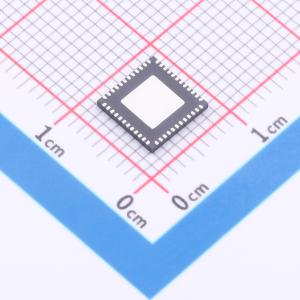

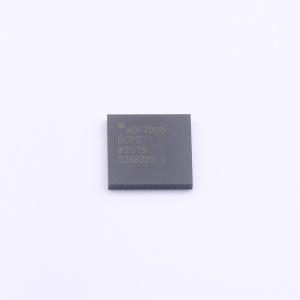

温馨提醒：图片仅供参考，商品以实物为准
ADF7020BCPZ-RL
ISM频段收发器IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADF7020BCPZ-RL
- 商品编号
- C578989
- 商品封装
- LFCSP-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 1.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 862MHz~956MHz；431MHz~478MHz | |
| 接口类型 | ADC | |
| 工作电压 | 2.3V~3.6V | |
| 应用领域 | ISM；RFID | |
| 输出功率 | 13dBm | |
| 数据速率 | 200Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 14.8mA | |
| 灵敏度 | -119.2dBm | |
| 接收电流 | 19mA | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 | |
| 功能特性 | 支持RSSI功能；输入同步字识别功能 |
商品概述
ADF7020是一款低功耗、高度集成的FSK/ASK/OOK收发器，设计用于在433 MHz、868 MHz和915 MHz的免许可ISM频段以及拟议的950 MHz日本RFID频段工作。该器件提供高斯数据滤波选项，支持GFSK或G-ASK调制，可实现更高的频谱效率。除了这些调制选项外，ADF7020还可用于执行MSK和GMSK调制，其中MSK是调制指数为0.5的特殊FSK调制。调制指数的计算方法是频偏的两倍除以数据速率。MSK在频谱上等同于采用半正弦发射基带整形的O-QPSK调制，因此通过将器件设置为MSK模式，ADF7020也可支持这种调制选项。
