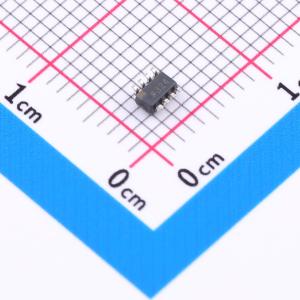

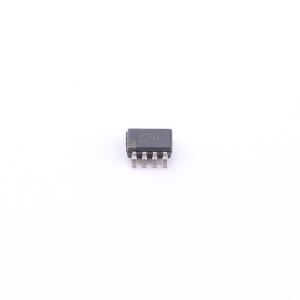

温馨提醒：图片仅供参考，商品以实物为准

ADG1219BRJZ-REEL7

低电容、低电荷注入iCMOS单刀双掷开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADG1219是一款单片iCMOS设备，包含一个单刀双掷开关。EN输入用于启用或禁用设备。当禁用时，所有通道都关闭。开启时，每个通道在两个方向上都能良好导通，并且输入信号范围延伸到供电电压。
品牌名称: ADI(亚德诺)
商品型号: ADG1219BRJZ-REEL7
商品编号: C579007
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

ADG1219是一款单片iCMOS器件，包含一个单刀双掷（SPDT）开关。使能（EN）输入用于开启或禁用该器件。禁用时，所有通道均断开；开启时，每个通道在两个方向上的导通性能相同，且输入信号范围可扩展至电源电压。每个开关均具有先断后通的切换动作。

iCMOS（工业互补金属氧化物半导体）模块化制造工艺结合了高压互补金属氧化物半导体（CMOS）和双极技术。它能够开发出一系列高性能模拟集成电路，可在33 V电压下工作，且占用空间是其他任何一代高压器件都无法比拟的。与采用传统CMOS工艺的模拟集成电路不同，iCMOS组件能够承受高电源电压，同时提高性能、显著降低功耗并减小封装尺寸。

这些多路复用器的超低电容和极低电荷注入特性，使其成为数据采集和采样保持应用的理想解决方案，这些应用需要低毛刺和快速稳定。iCMOS结构还确保了超低功耗，使这些器件非常适合便携式和电池供电的仪器。

商品特性

全信号范围内电荷注入<0.5 pC
关断电容2.5 pF
低泄漏电流；85℃时最大0.6 nA
导通电阻120 Ω
在+12 V、±15 V下全面规格化
单电源供电
3 V逻辑兼容输入
轨到轨操作
8引脚SOT - 23封装

应用领域

自动测试设备
数据采集系统
电池供电系统
采样保持系统
音频/视频信号路由
通信系统

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	13.5V~16.5V；10.8V~13.2V
	导通时间(ton)	85ns

	属性	参数值
	导通电阻(Ron)	120Ω
	关闭时间(toff)	105ns
	工作温度	-40℃~+125℃
	带宽	520MHz
