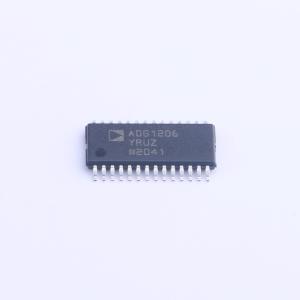

ADG1206YRUZ-REEL7
低电容，16通道和8通道，±15 V/+12 V iCMOS多路复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低电容、16通道、±15V/12ViCMOS多路复用器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG1206YRUZ-REEL7
- 商品编号
- C578998
- 商品封装
- TSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 电源极性 | 双电源 | |
| 工作电压 | 5V~16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入数/输出数 | 16/1 | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 1uA |
商品概述
ADG1206 和 ADG1207 是单片 iCMOS 模拟多路复用器，分别包含十六个单通道和八个差分通道。ADG1206 通过 4 位二进制地址线 A0、A1、A2 和 A3 确定将十六个输入中的一个切换到一个公共输出。ADG1207 通过 3 位二进制地址线 A0、A1 和 A2 确定将八个差分输入中的一个切换到一个公共差分输出。两种设备上都有一个 EN 输入用于启用或禁用设备。当禁用时，所有通道都关闭。当启用时，每个通道在两个方向上都能同样良好地导通，并且输入信号范围扩展到电源电压。
工业 CMOS (iCMOS) 模块化制造工艺结合了高电压、互补金属氧化物半导体 (CMOS) 和双极技术。它能够开发出一系列高性能模拟 IC，能够在其他任何一代高压器件都无法实现的尺寸内实现 33 V 的工作电压。与使用传统 CMOS 工艺的模拟 IC 不同，iCMOS 组件可以承受高供电电压，同时提供更高的性能、显著降低的功耗和减小的封装尺寸。
这些多路复用器的超低电容和极低的电荷注入使其成为数据采集和采样保持应用的理想解决方案，这些应用要求低毛刺和快速建立时间。图 2 显示在整个设备信号范围内，电荷注入最小。iCMOS 结构还确保了超低功耗，使这些设备非常适合便携式和电池供电的仪器。
应用领域
- 音频和视频路由
- 自动测试设备
- 数据采集系统
- 电池供电系统
- 采样保持系统
- 通信系统
