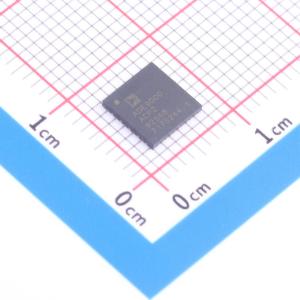

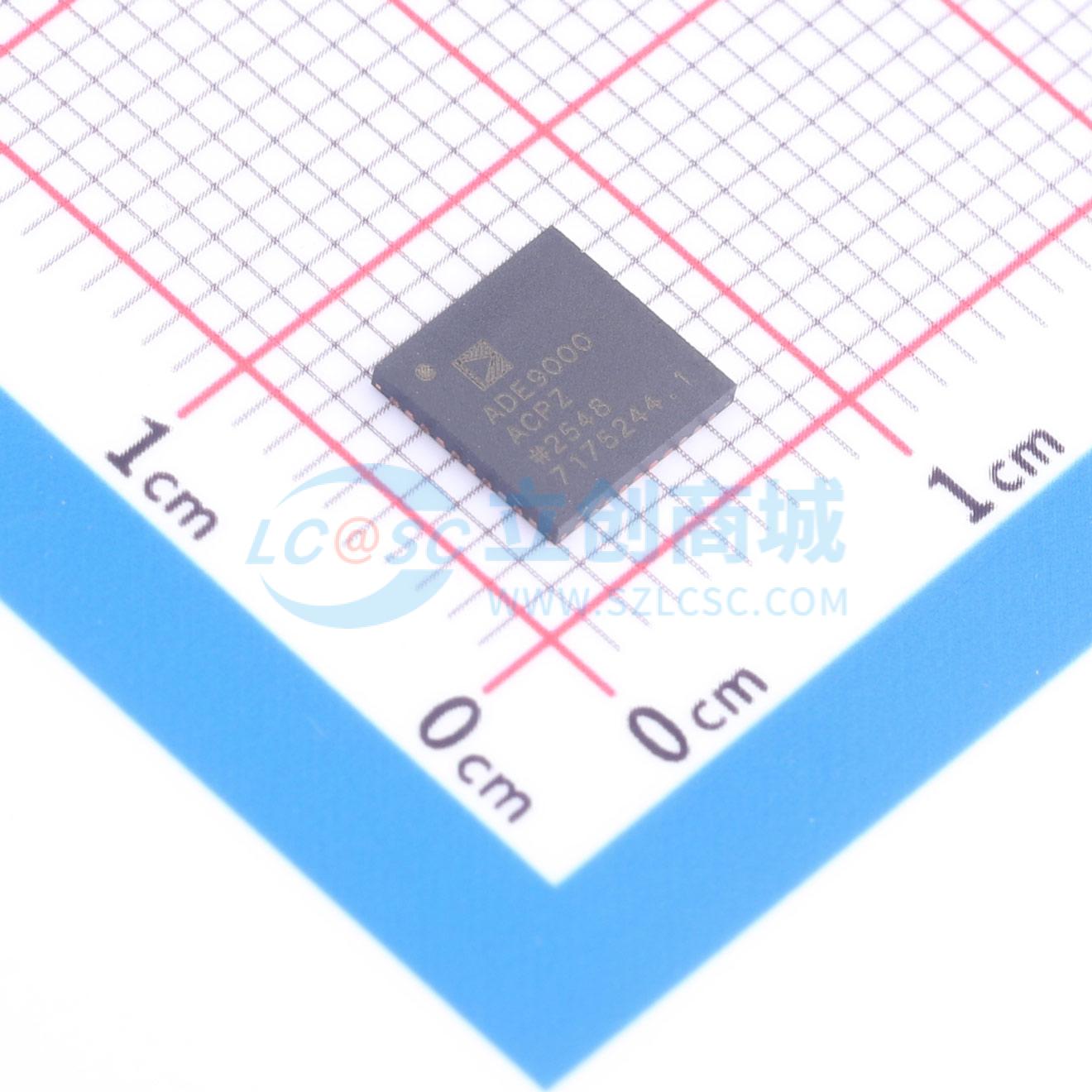

ADE9000ACPZ

高性能多相能源和电能质量监测集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高精度多相能量和电能质量监测集成电路，具有7个高性能ADC，支持IEC61000-4-7谐波分析，101 dB信噪比，先进的计量功能集。
品牌名称: ADI(亚德诺)
商品型号: ADE9000ACPZ
商品编号: C578974

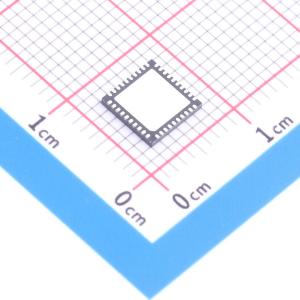

商品封装: LFCSP-40(6x6)
包装方式: 托盘
商品毛重: 1.098786克(g)

商品参数

商品概述

ADE9000是一款高精度、完全集成的多相电能和电能质量监测设备。卓越的模拟性能和数字信号处理（DSP）内核使其能够在较宽的动态范围内进行精确的电能监测。集成的高端基准源确保了低温度漂移，整个通道（包括可编程增益放大器（PGA）和模数转换器（ADC））的组合漂移最大小于±25 ppm/℃。 ADE9000提供了完整的功率监测功能，可对均方根、有功、无功和视在功率及电能进行总量和基波测量。诸如电压骤降和骤升监测、频率、相角、电压总谐波失真（VTHD）、电流总谐波失真（ITHD）和功率因数测量等高级功能，可实现电能质量测量。根据IEC 61000 - 4 - 30 Class S计算的%周期均方根和10周期均方根/12周期均方根，可提供用于实时监测的瞬时均方根测量值。 ADE9000提供了一个集成的灵活波形缓冲区，可按32 kSPS或8 kSPS的固定数据速率存储采样数据，也可根据线频率改变采样速率，以确保每个线周期有128个采样点。重采样功能简化了外部处理器中至少50次谐波的快速傅里叶变换（FFT）计算。 ADE9000通过高度集成采集和计算引擎，简化了电能和电能质量监测系统的实现。集成的ADC和DSP引擎可计算各种参数，并通过用户可访问的寄存器提供数据，或通过中断引脚指示事件。ADE9000有七个专用ADC通道，可用于三相系统或多达三个单相系统。它支持使用电流互感器（CT）或罗氏线圈进行电流测量。数字积分器可替代罗氏线圈所需的分立积分器。 ADE9000承担了功率监测系统中大部分复杂的计算任务。搭配简单的主微控制器，ADE9000可用于设计独立的监测或保护系统，或用于将数据上传到云端的低成本节点。

商品特性

7个高性能ADC
101 dB信噪比
宽输入电压范围：增益 = 1时，±1 V、707 mV均方根满量程
差分输入
最大通道漂移±25 ppm/℃（包括ADC、内部VREF、PGA漂移），可实现10000:1的动态输入范围
使用标准外部元件可达0.2级计量精度
电能质量测量
可实现IEC 61000 - 4 - 30 Class S标准
电压均方根百分比、电流均方根百分比
每半个周期刷新一次电压均方根值
10周期均方根/12周期均方根
电压骤降和骤升监测
线频率 — 每相一个
过零检测、过零超时
相角测量
支持CT和罗氏线圈（di/dt）传感器
针对CT的多范围相位/增益补偿
用于罗氏线圈的数字积分器
灵活的波形缓冲区
能够对波形进行重采样，确保每个线周期有128个采样点，便于进行外部谐波分析

应用领域

电能和功率监测
电能质量监测
保护装置
设备健康监测
智能配电单元
多相电能表

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	模拟前端(AFE)
	增益漂移	3ppm/℃
	工作电压	2.97V~3.63V
	工作电流	15mA
	信噪比	101dB

	属性	参数值
	工作温度	-40℃~+85℃
	时钟频率(fc)	24.33MHz~24.822MHz；24.576MHz
	基准电压值	1.25V
	基准电压源温漂	20ppm/℃
	接口类型	SPI
