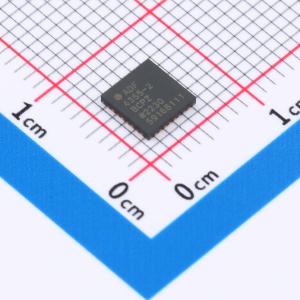

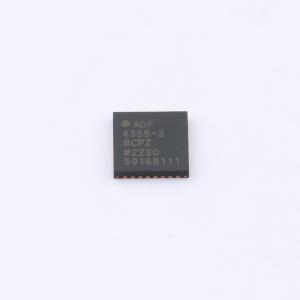

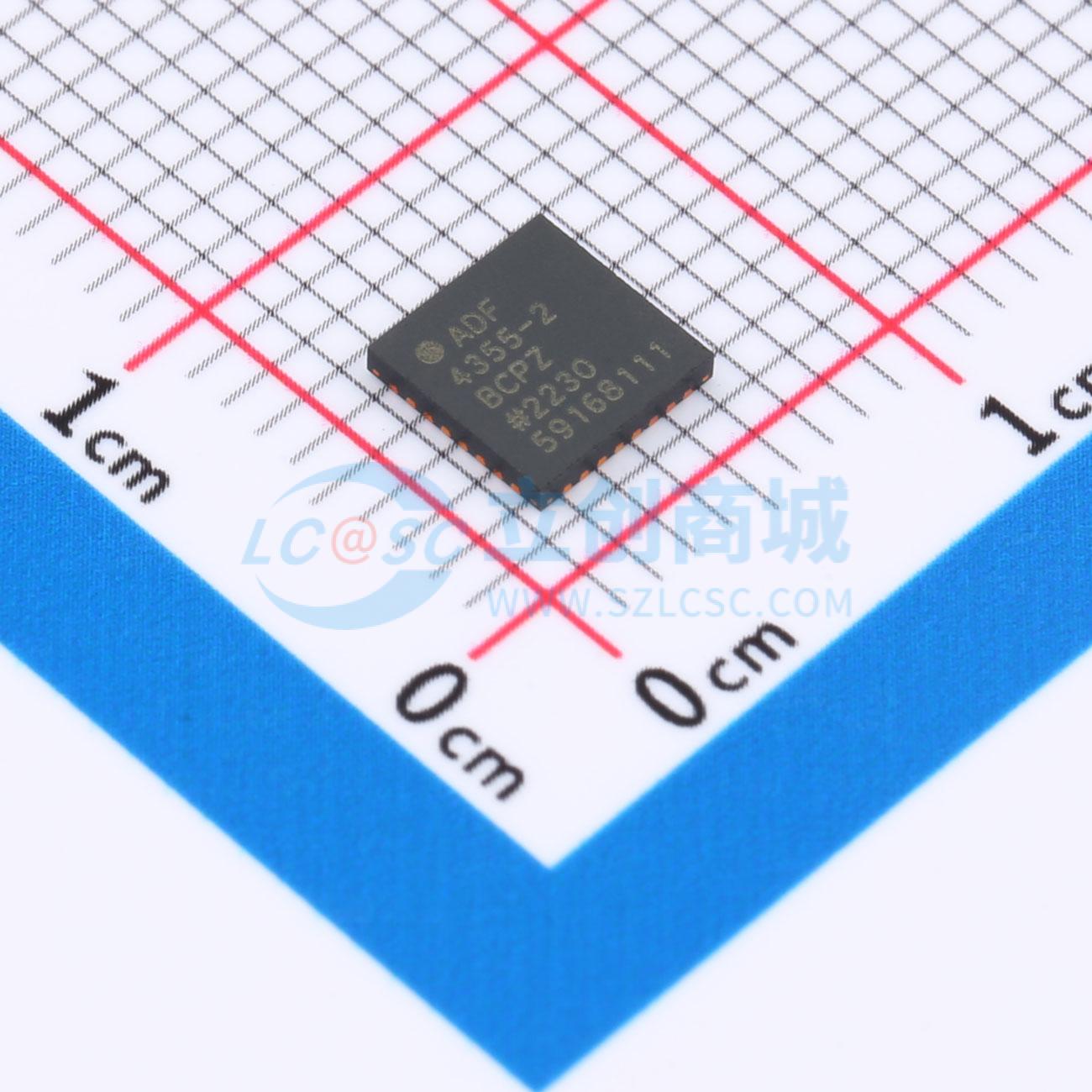

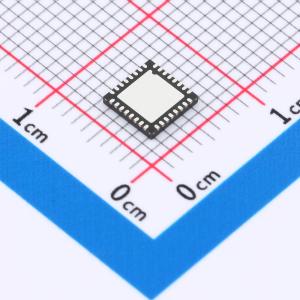

ADF4355-2BCPZ
集成VCO的宽带频率合成器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 允许与外部环路滤波器和外部参考频率配合使用时实现分数N或整数N锁相环（PLL）频率合成器。一系列分频器允许在54 MHz至4400 MHz范围内工作。具有集成压控振荡器（VCO），其基本输出频率范围为3400 MHz至6800 MHz。此外，VCO频率连接到1、2、4、8、16、32或64分频电路，允许用户生成低至54 MHz的射频（RF）输出频率。对于需要隔离的应用，RF输出级可以静音。静音功能可通过引脚和软件控制。所有片上寄存器的控制通过简单的三线接口实现。工作时模拟和数字电源范围为3.15 V至3.45 V，电荷泵和VCO电源范围为4.75 V至5.25 V。还包含硬件和软件掉电模式。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADF4355-2BCPZ
- 商品编号
- C578983
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 接口类型 | 三线式接口 | |
| 最大输出频率 | 4400MHz | |
| 工作电压 | 3.15V~3.45V；4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | - | |
| 工作温度 | -40℃~+85℃ | |
| 时钟/振荡器 | 内置 |
商品概述
ADF4355-2与外部环路滤波器和外部参考频率配合使用时，可实现分数N或整数N锁相环（PLL）频率合成器。一系列分频器支持其在54 MHz至4400 MHz范围内工作。 ADF4355-2集成了压控振荡器（VCO），其基波输出频率范围为3400 MHz至6800 MHz。此外，VCO频率连接到1、2、4、8、16、32或64分频电路，使用户能够生成低至54 MHz的射频（RF）输出频率。对于需要隔离的应用，可使RF输出级静音。静音功能可通过引脚和软件控制。 所有片上寄存器均通过简单的三线接口进行控制。ADF4355-2采用模拟和数字电源供电，电源电压范围为3.15 V至3.45 V，电荷泵和VCO电源电压范围为4.75 V至5.25 V。ADF4355-2还具备硬件和软件掉电模式。
商品特性
- RF输出频率范围：54 MHz至4400 MHz
- 分数N合成器和整数N合成器
- 高分辨率38位模数
- 低相位噪声VCO
- 可编程1、2、4、8、16、32或64分频输出
- 模拟和数字电源：3.3 V
- 电荷泵和VCO电源：典型值5 V
- 逻辑兼容性：1.8 V
- 可编程4/5或8/9双模前置分频器
- 可编程输出功率电平
- RF输出静音功能
- 三线串行接口
- 模拟和数字锁定检测
应用领域
- 无线基础设施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
- 点对点/点对多点微波链路
- 卫星/甚小口径终端（VSAT）
- 测试设备/仪器仪表
- 时钟生成
