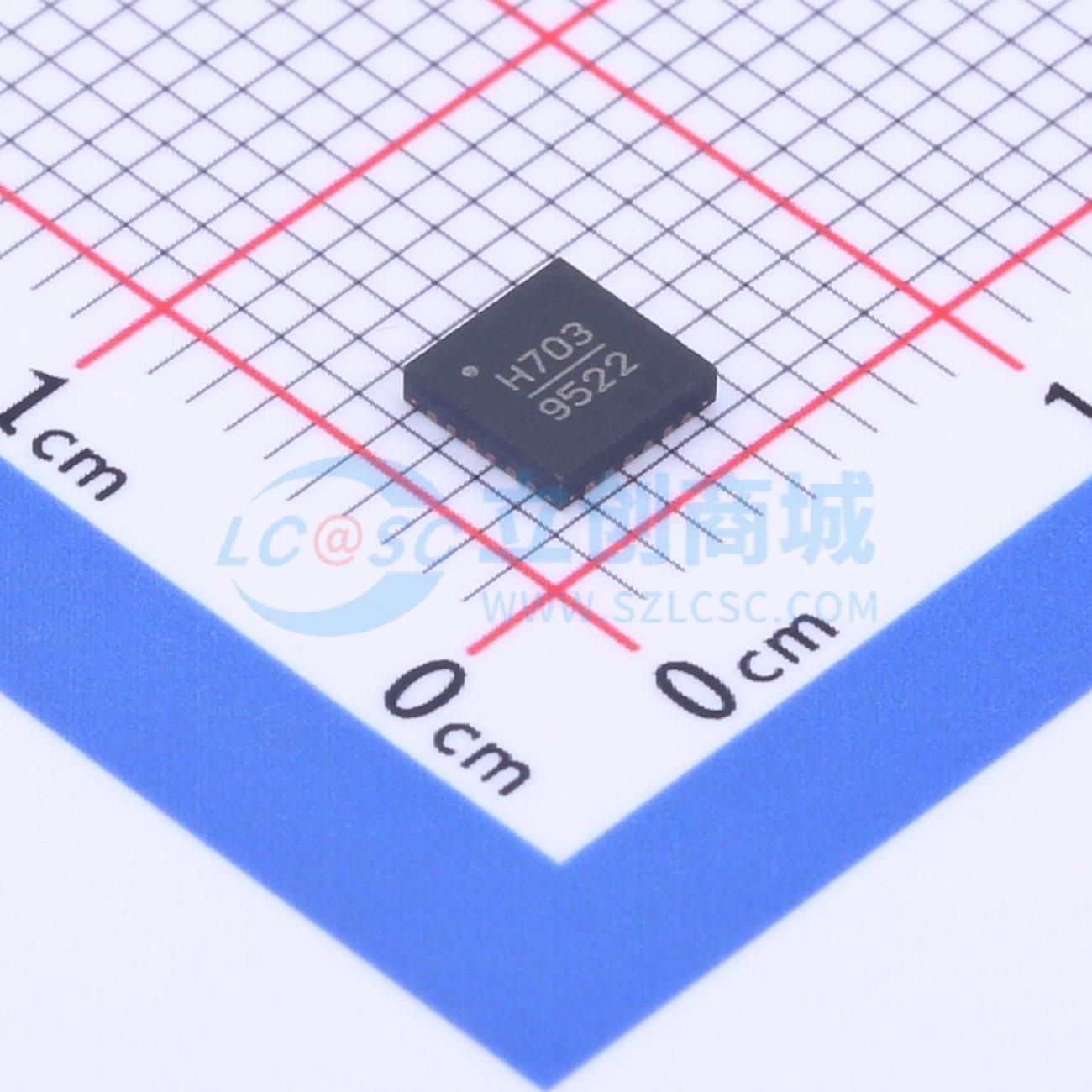

温馨提醒：图片仅供参考，商品以实物为准
HMC703LP4ETR
集成扫频器的8 GHz小数N分频PLL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成扫频器的8GHz小数N分频PLL
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC703LP4ETR
- 商品编号
- C579570
- 商品封装
- SMT-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 最大输出频率 | - | |
| 工作电压 | 2.7V~3.5V；2.7V~5.2V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 相位抖动 | 50fs | |
| 随机抖动 | 50fs | |
| 时钟/振荡器 | 外置 |
商品概述
HMC703LP4E分数合成器基于高性能PLL平台构建，该平台也应用于HMC704LP4E和Hittite的最新一代PLL+VCO产品中。此平台具备业内最佳的相位噪声和杂散性能，可支持高阶调制方案，同时最大程度降低高性能无线电中的阻塞效应。 此外，HMC703LP4E提供频率扫描和调制功能、外部触发、双缓冲、精确频率控制、相位调制等功能，且与HMC700LP4E PLL保持引脚兼容。 带有24位分数调制器的精确频率模式能够生成零频率误差且通道杂散极低的分数频率，这对数字预失真系统而言是一项重要特性。 串行接口具备回读功能，且与多种协议兼容。
商品特性
- 宽带：直流 - 8 GHz射频输入
- 业内最佳的相位噪声和杂散：在8 GHz分数频率、50 kHz偏移下为 -112 dBc/Hz
- 品质因数：分数模式下为 -230 dBc/Hz，整数模式下为 -233 dBc/Hz
- 高相位 - 频率检测器（PFD）速率：100 MHz
- 均方根抖动 <50 fs
- 频率和相位调制
- 集成频率扫描器
- 触发式跳频
- 外部触发
- 24引脚4x4 mm表面贴装封装：16 mm²
应用领域
- 微波点对点无线电
- 移动无线电基站（GSM、PCS、DCS、CDMA、WCDMA）
- 无线局域网、WiMAX
- 通信测试设备
- 有线电视设备
- 汽车传感器
- 有源电子扫描阵列（AESA）相控阵
- 调频连续波（FMCW）雷达系统
