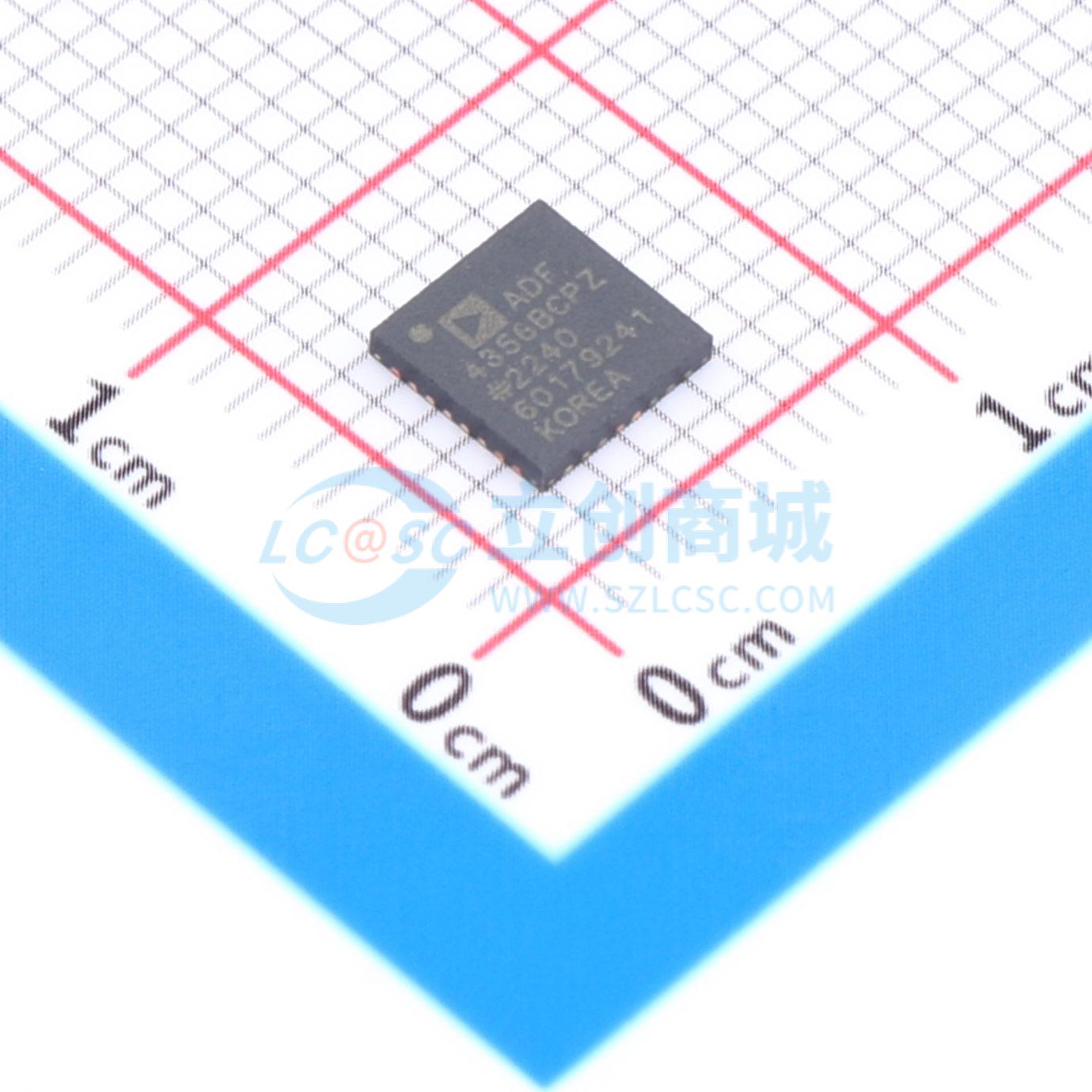

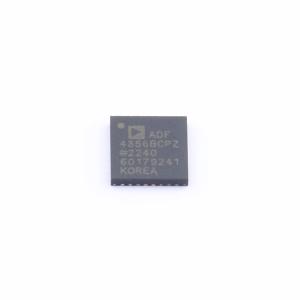

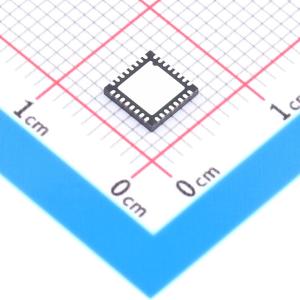

ADF4356BCPZ
集成VCO的6.8 GHz宽带频率合成器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成VCO的6.8GHz宽带频率合成器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADF4356BCPZ
- 商品编号
- C578986
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.488克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 接口类型 | 三线式接口 | |
| 最大输出频率 | 6800MHz | |
| 工作电压 | 3.15V~3.45V；4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | - | |
| 工作温度 | -40℃~+85℃ | |
| 随机抖动 | 97fs |
商品概述
ADF4356与外部环路滤波器和外部参考频率配合使用时，可实现分数N或整数N锁相环（PLL）频率合成器。另一个频率输出端的一系列分频器支持53.125 MHz至6800 MHz的工作频率。 ADF4356集成了一个压控振荡器（VCO），其基本输出频率范围为3400 MHz至6800 MHz。此外，VCO频率连接到1、2、4、8、16、32或64分频电路，允许用户生成低至53.125 MHz的射频输出频率。对于需要隔离的应用，射频输出级可以静音。静音功能可通过引脚和软件控制。 所有片上寄存器通过简单的三线接口进行控制。ADF4356的模拟和数字电源电压范围为3.15 V至3.45 V，电荷泵和VCO电源电压范围为4.75 V至5.25 V。ADF4356还具备硬件和软件掉电模式。
商品特性
- 射频输出频率范围：53.125 MHz至6800 MHz
- 整数通道：−227 dBc/Hz
- 分数通道：−225 dBc/Hz
- 集成均方根抖动（1 kHz至20 MHz）：6 GHz输出时为97 fs
- 分数N合成器和整数N合成器
- 引脚与ADF4355兼容
- 高分辨率，52位模数
- 相位-频率检测器（PFD）工作频率高达125 MHz
- 参考输入频率工作频率高达600 MHz
- 在-40℃至+85℃温度范围内保持频率锁定
- 低相位噪声压控振荡器（VCO）
- 可编程1、2、4、8、16、32或64分频输出
- 模拟和数字电源：3.3 V
- 电荷泵和VCO电源：典型值5.0 V
- 逻辑兼容性：1.8 V
- 可编程输出功率电平
- 射频输出静音功能
- 支持ADIsimPLL设计工具
应用领域
- 无线基础设施（LTE、W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS）
- 点对点/点对多点微波链路
- 卫星/甚小口径终端（VSAT）
- 测试设备/仪器仪表
- 时钟生成
