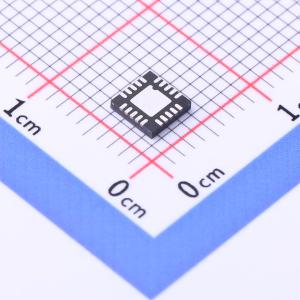

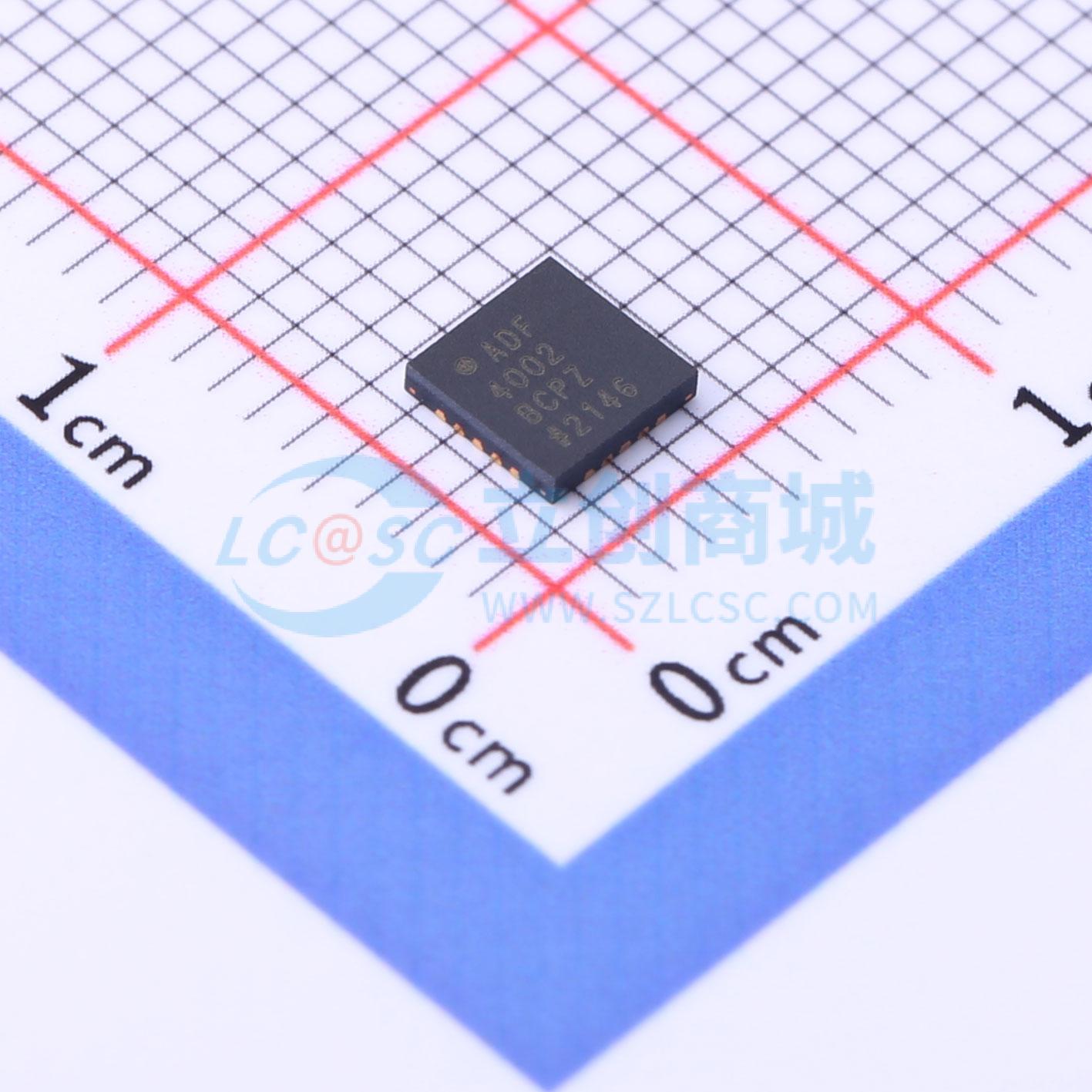

ADF4002BCPZ-RL7
频率合成器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 鉴相器/PLL频率合成器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADF4002BCPZ-RL7
- 商品编号
- C578975
- 商品封装
- LFCSP-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.079克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 接口类型 | 三线式接口 | |
| 最大输出频率 | 400MHz | |
| 工作电压 | 2.7V~3.3V | |
| 输出通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 周期抖动 | - |
| 属性 | 参数值 | |
|---|---|---|
| 相邻周期抖动 | - | |
| 相位抖动 | - | |
| 相位偏移 | 不支持 | |
| 时钟/振荡器 | 外置 | |
| 输入电平 | CMOS | |
| 输出电平 | - | |
| 功能特性 | 内置锁相环 |
商品概述
ADF4002频率合成器用于实现无线接收机和发射机中上变频和下变频部分的本地振荡器。它由低噪声数字相位频率检测器（PFD）、精密电荷泵、可编程参考分频器和可编程N分频器组成。14位参考计数器（R计数器）允许在PFD输入端选择REFIN频率。如果与外部环路滤波器和压控振荡器（VCO）一起使用，可以实现完整的锁相环（PLL）。此外，通过将R和N编程为1，该器件可以用作独立的PFD和电荷泵。
应用领域
- 时钟调理
- 时钟生成
- 中频本振生成
