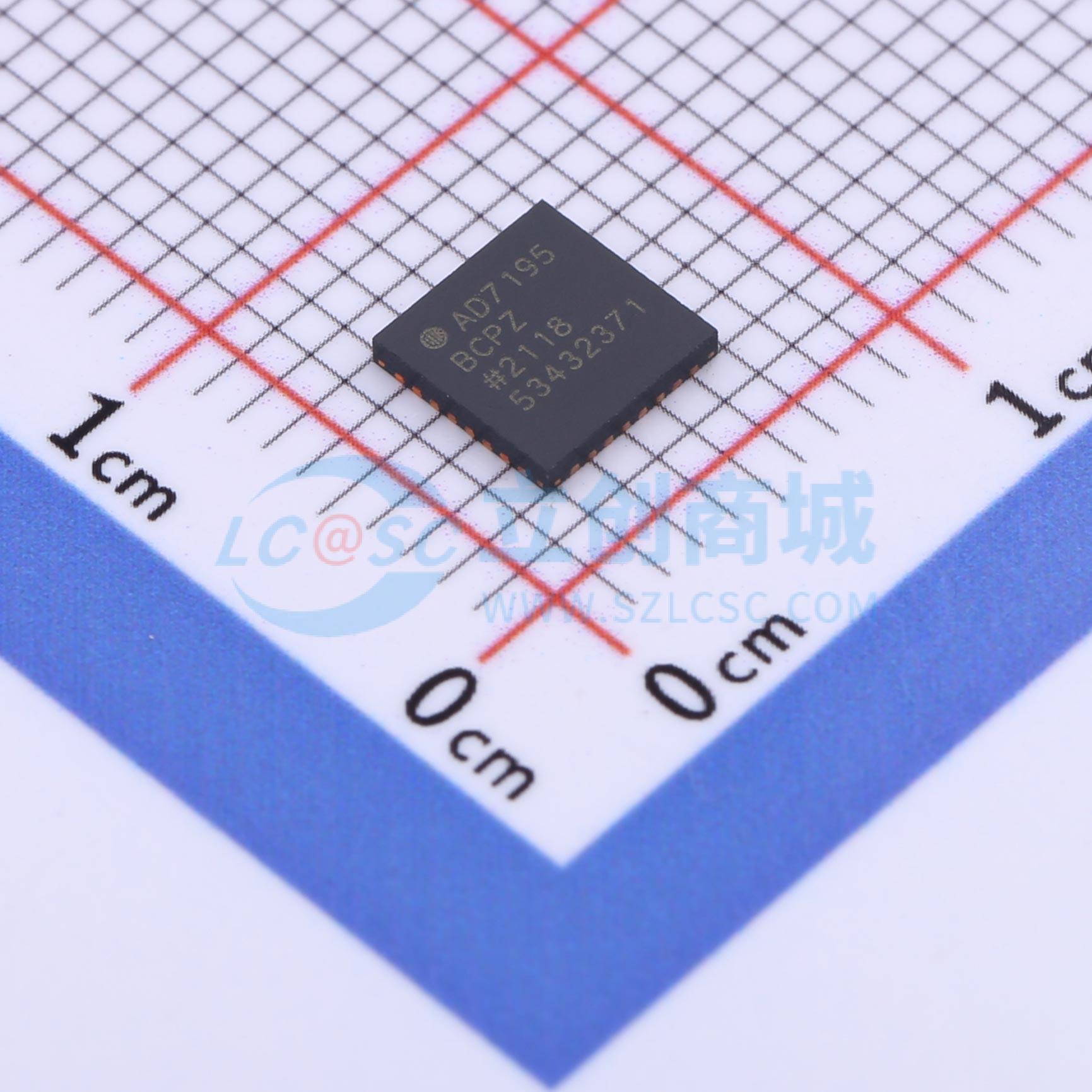

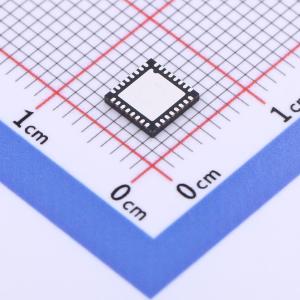

AD7195BCPZ-RL7

4.8 kHz、超低噪声、24位Σ-Δ型ADC

描述: 4.8 kHz、超低噪声、24位Σ-Δ型ADC，内置PGA和交流激励
品牌名称: ADI(亚德诺)
商品型号: AD7195BCPZ-RL7
商品编号: C578052
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 2.5克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置；外置
	时钟频率(fc)	4.92MHz；2.4576MHz~5.12MHz
	基准电压源	内置；外置
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	4.8kHz
	静态电流	6mA
	全量程范围(FSR)	5V

商品概述

AD7195是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ型模数转换器(ADC)。片内低噪声增益级意味着可直接输入小信号。AD7195内置交流激励，用于消除桥式传感器中的感应直流失调电压。这款器件可配置为两路差分输入或四路伪差分输入。片内通道序列器可以使能多个通道，AD7195按顺序在各使能通道上执行转换，这可以简化与器件的通信。片内4.92 MHz时钟可以用作ADC的时钟源；或者，也可以使用外部时钟或晶振。该器件的输出数据速率可在4.7 Hz至4.8 kHz的范围内变化。这款器件提供两种数字滤波器选项。滤波器的选择会影响以编程输出数据速率工作时的均方根噪声和无噪声分辨率、建立时间以及50 Hz/60 Hz抑制。针对要求所有转换均需建立的应用，AD7195具有零延迟特性。该器件采用5 V模拟电源和2.7 V至5.25 V的数字电源供电，功耗为6 mA，提供32引脚LFCSP封装。

商品特性

交流或直流传感器激励
均方根噪声：8.5 nV (4.7 Hz, G = 128)
16位无噪声分辨率 (2.4 kHz, G = 128)
无噪声分辨率高达22.5位 (G = 7)
失调漂移：5 nV/°C
增益漂移：1 ppm/°C
稳定的时间漂移特性
2个差分/4个伪差分输入通道
自动通道序列器
可编程增益(1至128)
输出数据速率：4.7 Hz至4.8 kHz
内部或外部时钟
50 Hz/60 Hz同时抑制
电源AVDD：4.75 V至5.25 V，DVDD：2.7 V至5.25 V
电流：6 mA
温度范围：-40°C至+105°C
封装：32引脚LFCSP
三线式串行接口
SPI、QSPI、MICROWIRE和DSP兼容
SCLK引脚内为施密特触发

应用领域

电子秤
应变栅传感器
压力测量
温度测量
色谱
PLC/DCS模拟输入模块
数据采集
医疗与科学仪器

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	4.7Hz
	通道数	2
	工作电压	4.75V~5.25V；2.7V~5.25V
	接口类型	SPI
	差分输入	是
	积分非线性	-
	工作温度	-40℃~+105℃
