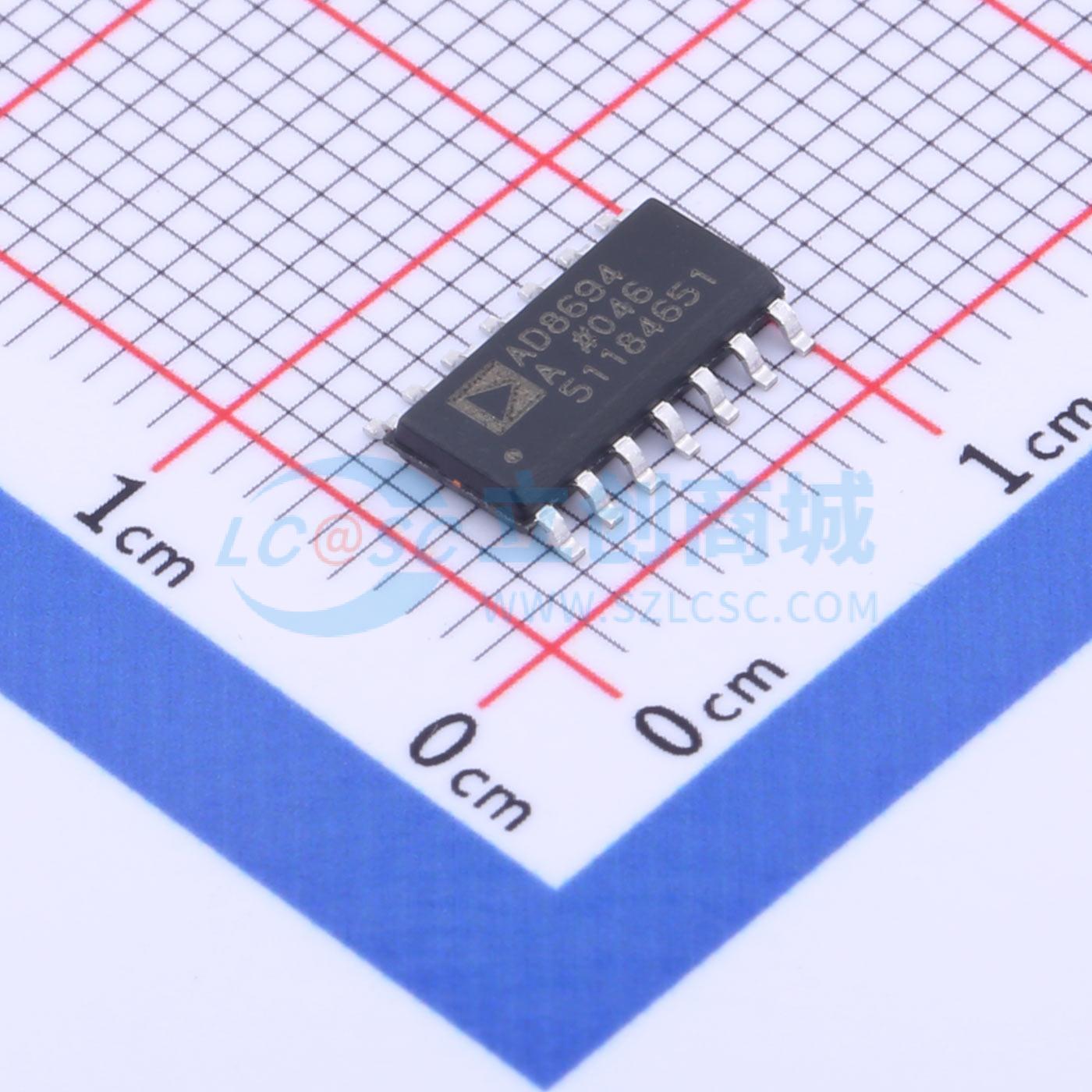

温馨提醒：图片仅供参考，商品以实物为准

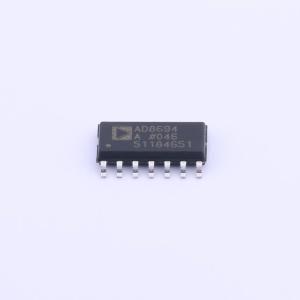

AD8694ARZ-REEL7
低噪声CMOS运算放大器
- 描述
- 低成本、低噪声、CMOS轨到轨输出四通道运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8694ARZ-REEL7
- 商品编号
- C578053
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入偏置电流(Ib) | 260pA | |
| 输入失调电压(Vos) | 400uV | |
| 共模抑制比(CMRR) | 90dB | |
| 压摆率(SR) | 5V/us | |
| 输出电流 | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 6uV/℃ | |
| 静态电流(Iq) | 950uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~6V | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 噪声密度(eN) | 8nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 75pA |
商品概述
AD8691、AD8692和AD8694是低成本的单通道、双通道和四通道轨到轨输出单电源放大器，具有低失调和输入电压、低电流噪声以及宽信号带宽的特点。低失调、低噪声、极低的输入偏置电流和高速度的特性组合，使这些放大器适用于各种应用。滤波器、积分器、光电二极管放大器和高阻抗传感器都能从这些性能特性的组合中受益。音频和其他交流应用则得益于这些器件的宽带宽和低失真特性。 这些放大器的应用包括功率放大器（PA）控制、激光二极管控制环路、便携式和环路供电仪器、便携式设备的音频放大以及ASIC输入和输出放大器。 AD8691提供的小型SC70和TSOT封装选项，使其能够放置在传感器旁边，从而减少外部噪声拾取。 AD8691、AD8692和AD8694的工作温度范围为扩展工业温度范围 -40℃至 +125℃。
商品特性
- 失调电压：典型值400 μV
- 低失调电压漂移：最大值6 μV/℃（AD8692/AD8694）
- 极低的输入偏置电流：最大值1 pA
- 低噪声：8 nV/√Hz
- 低失真：0.0006%
- 宽带宽：10 MHz
- 单位增益稳定
- 单电源供电：2.7 V至6 V
- 符合汽车应用要求
应用领域
- 光电二极管放大
- 电池供电仪器
- 医疗仪器
- 多极点滤波器
- 传感器
- 便携式音频设备
