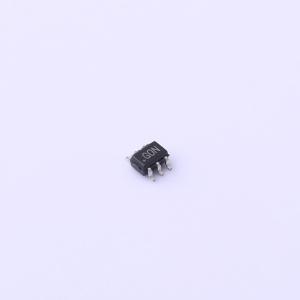

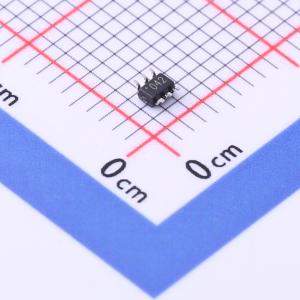

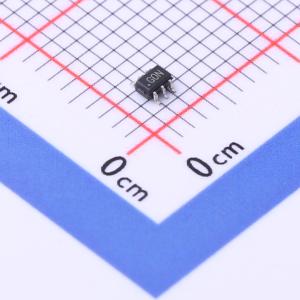

温馨提醒：图片仅供参考，商品以实物为准

ADCMP601BKSZ-REEL7

轨到轨、快速、2.5 V至5.5 V单电源TTL/CMOS比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 轨到轨、2.5 V至5.5 V、单电源TTL/CMOS极快型比较器，采用6引脚SC70封装
品牌名称: ADI(亚德诺)
商品型号: ADCMP601BKSZ-REEL7
商品编号: C578969
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

商品概述

ADCMP600、ADCMP601和ADCMP602是采用亚德诺半导体公司（Analog Devices, Inc.）专有XFCB2工艺制造的超高速比较器。这些比较器功能极为多样且易于使用。其特性包括输入范围从GND - 0.5 V至VCC + 0.2 V、低噪声、TTL/CMOS兼容输出驱动器，以及具备可调迟滞功能的锁存输入和/或关断输入。该器件在典型3 mA电源电流、10 mV过驱动条件下的传播延迟为5 ns。灵活的电源方案使器件能够在多种条件下工作，从采用+2.5 V单正电源、输入信号范围为 -0.5 V至 +2.8 V，到采用+5.5 V正电源、输入信号范围为 -0.5 V至 +5.8 V。ADCMP602的输入/输出电源分开，且无排序限制，支持宽输入信号范围，同时仍可实现独立的输出摆幅控制并节省功耗。 TTL/CMOS兼容输出级设计用于驱动高达5 pF的负载，并能满足完整的时序规格要求；随着负载电容增加，性能会以平缓、线性的方式下降。比较器输入级具备强大的大输入过驱动保护能力，当超出有效输入信号范围时，输出不会出现相位反转。还提供锁存和可编程迟滞功能，并具备独特的单引脚控制选项。 ADCMP600提供5引脚SC70和SOT - 23封装，ADCMP601提供6引脚SC70封装，ADCMP602提供8引脚MSOP封装。

商品特性

在Vcc = 2.5 V至5.5 V时，完全指定为轨到轨
输入共模电压范围为 -0.28 V至Vss + 0.2 V
低毛刺CMOS/TTL兼容输出级
3.5 ns传播延迟
3.3 V时功耗为10 mW
关断引脚
单引脚控制可编程迟滞和锁存功能
电源抑制比 >50 dB
是MAX999的改进替代产品
工作温度范围为 -40°C至 +125°C

应用领域

高速仪器仪表
时钟和数据信号恢复
逻辑电平转换
脉冲光谱学
高速线路接收器
阈值检测
峰值和过零检测器
高速触发电路
脉宽调制器
电流/电压控制振荡器
自动测试设备（ATE）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	5mV
	输入偏置电流(Ib)	5uA
	传播延迟(tpd)	3.5ns
	滞后电压(Vhys)	2mV
	共模抑制比(CMRR)	50dB

	属性	参数值
	输出类型	-
	输出模式	CMOS；TTL
	轨到轨	轨到轨输入,轨到轨输出
	静态电流(Iq)	3.5mA
	工作温度	-40℃~+125℃
	单电源	2.5V~5.5V
	输入失调电流(Ios)	2000nA
