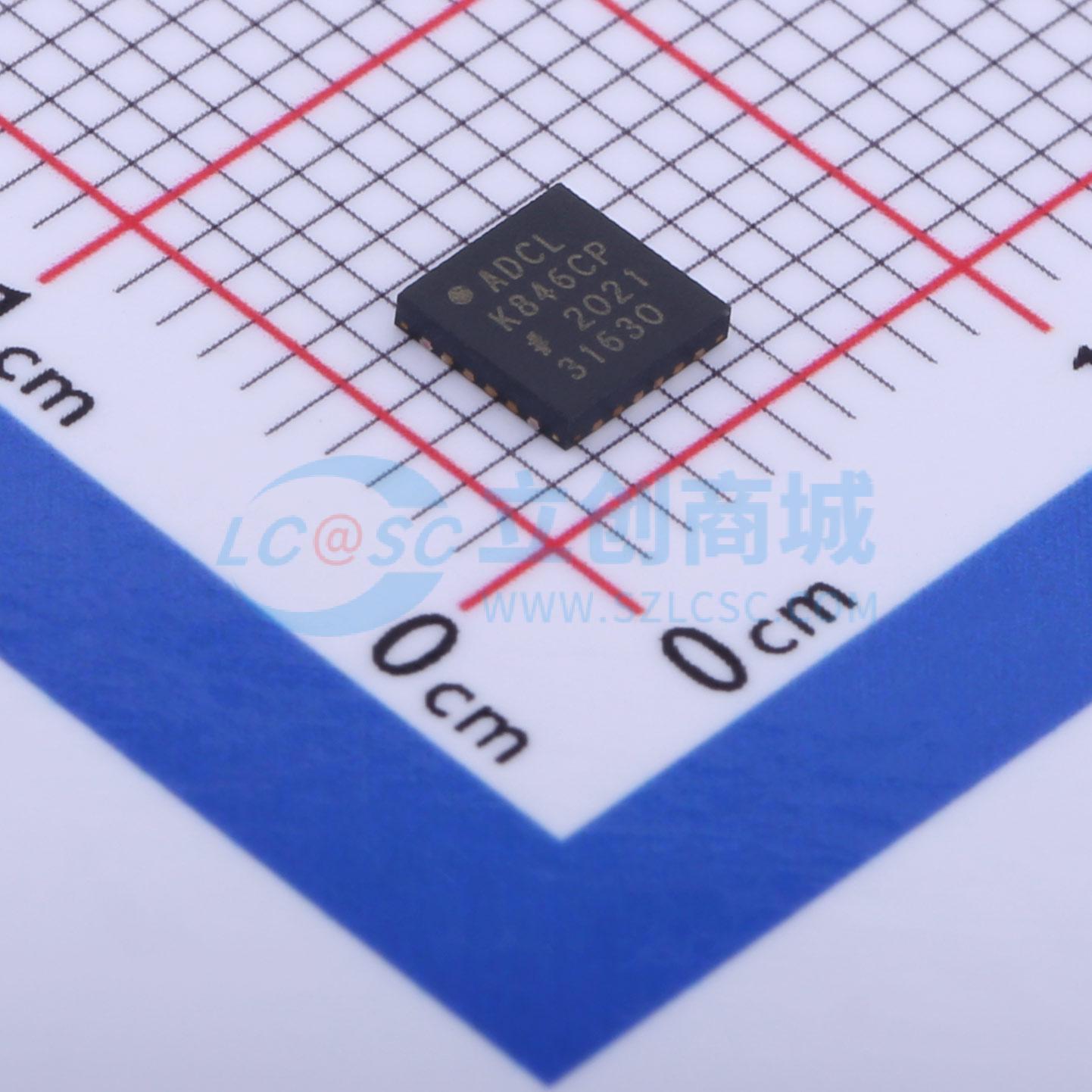

温馨提醒：图片仅供参考，商品以实物为准
ADCLK846BCPZ-REEL7
1.8 V、6 LVDS/12 CMOS输出低功耗时钟扇出缓冲器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1.8V、6LVDS/12CMOS输出低功耗时钟扇出缓冲器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADCLK846BCPZ-REEL7
- 商品编号
- C578957
- 商品封装
- LFCSP-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 1.2GHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.71V~1.89V | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADCLK846是一款1.2 GHz/250 MHz LVDS/CMOS扇出缓冲器，针对低抖动、低功耗应用进行了优化。其配置范围为6 LVDS至12 CMOS输出，包括LVDS和CMOS输出组合。两条控制线用于选择LVDS输出或CMOS输出作为固定输出。 包括LVPECL、LVDS、HSTL、CML、CMOS在内的各种单端、差分逻辑电平均可作为时钟输入。 SLEEP引脚可使能休眠模式，以关闭器件。 该器件采用24引脚LFCSP封装。器件的额定工作温度范围为 -40°C至 +85°C (标准工业温度范围)。
商品特性
- 可选的LVDS/CMOS输出
- 最高6 LVDS(1.2 GHz)或12 CMOS(250 MHz)输出
- 每个通道的功率小于 16 mW (工作频率为100 MHz)
- 积分抖动：54 fs(12 kHz至20 MHz)
- 加性宽带抖动：100 fs
- 传播延迟：2.0 ns(LVDS)
- 输出上升/下降时间：135 ps(LVDS)
- 输出间偏斜：65 ps(LVDS)
- 休眠模式
- 引脚可编程控制
- 电源：1.8 V
应用领域
- 低抖动时钟分配
- 时钟与数据信号恢复
- 电平转换
- 无线通信
- 有线通信
- 医疗和工业成像
- 自动测试设备(ATE)和高性能仪器仪表
