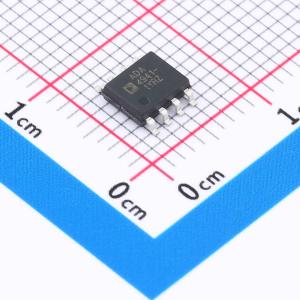

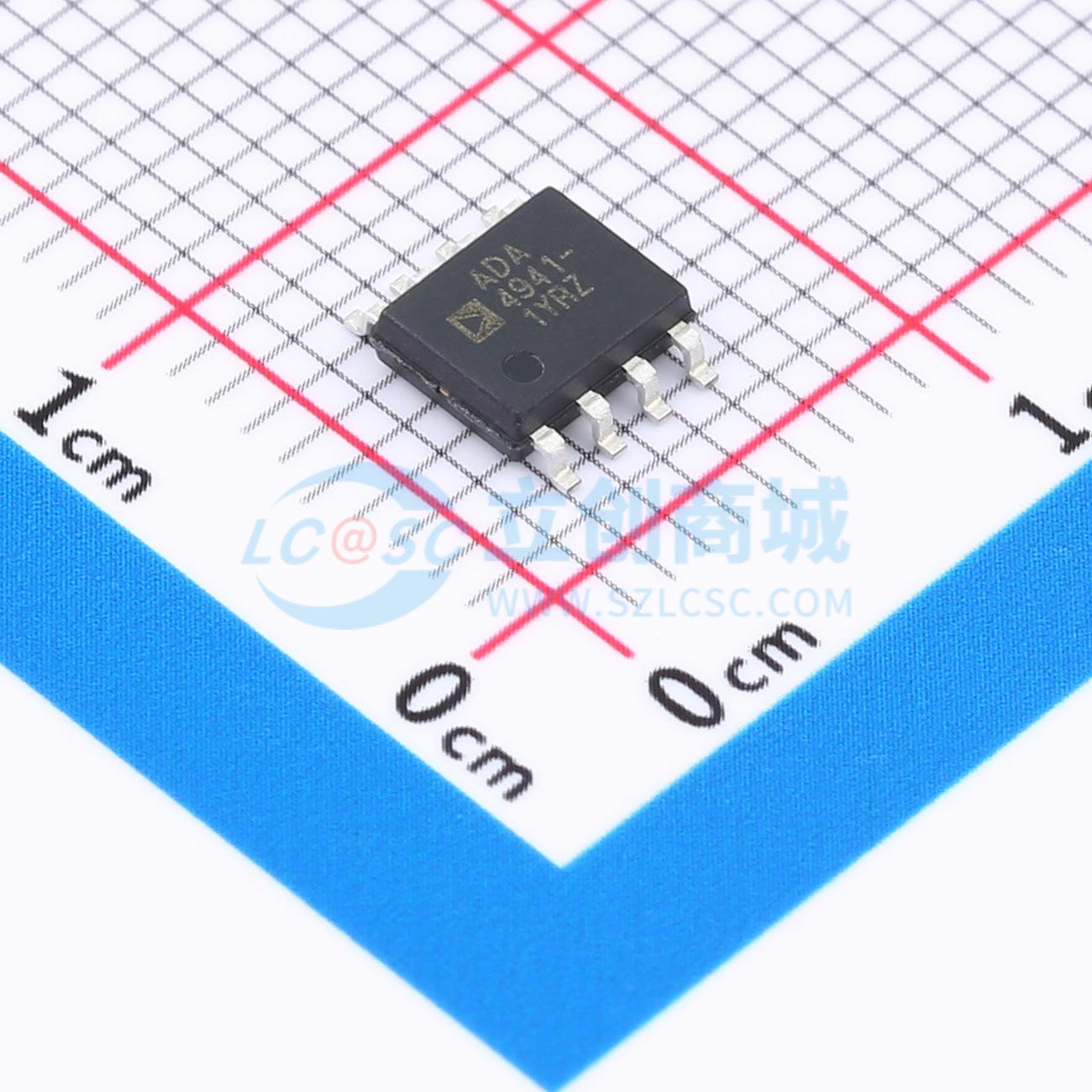

温馨提醒：图片仅供参考，商品以实物为准
ADA4941-1YRZ
单电源、差分18位ADC驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一款低功耗、低噪声差分驱动器，用于驱动功耗敏感系统中最高18位的ADC。采用易于使用的单端转差分配置，无需外部元件就能获得增益为2，增加电阻反馈网络便可实现大于2的增益，同时提供驱动高分辨率ADC所需的低失真和高信噪比(SNR)等重要特性。具有宽输入电压范围(采用5V单电源时0V至3.9V)、轨到轨输出、高输入阻抗和用户可调增益，可用于驱动包括电池供电设备和单电源数据采集系统等各种低功耗应用中的单电源、差分输入ADC。适合驱动16位和18位PulSAR ADC。采用专有第二代XFCB工艺制造，使放大器可以在低电源电流条件下实现18位性能。提供8引脚小型LFCSP封装和8引脚标准SOIC封装，额定工作温度范围为 -40°C至 +125°C扩展工业温度范围。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4941-1YRZ
- 商品编号
- C578945
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.224444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 105dB | |
| 输入偏置电流(Ib) | 3.5uA | |
| 输入失调电压(Vos) | 200uV | |
| 压摆率(SR) | 24.5V/us | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 噪声密度(eN) | 10.2nV/√Hz@100kHz | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 25mA | |
| 输入失调电压温漂(Vos TC) | 0.3uV/℃ | |
| 输入失调电流(Ios) | 0.1uA | |
| 静态电流(Iq) | 2.2mA | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 差分 | |
| 单电源 | 2.7V~12V | |
| 电源纹波抑制比(PSRR) | 100dB | |
| 稳定时间 | 300ns |
商品概述
一款低功耗、低噪声差分驱动器，用于驱动功耗敏感系统中最高18位的ADC。采用易于使用的单端转差分配置，无需外部元件就能获得增益为2，增加电阻反馈网络便可实现大于2的增益，同时提供驱动高分辨率ADC所需的低失真和高信噪比(SNR)等重要特性。具有宽输入电压范围(采用5V单电源时0V至3.9V)、轨到轨输出、高输入阻抗和用户可调增益，可用于驱动包括电池供电设备和单电源数据采集系统等各种低功耗应用中的单电源、差分输入ADC。适合驱动16位和18位PulSAR ADC。采用专有第二代XFCB工艺制造，使放大器可以在低电源电流条件下实现18位性能。提供8引脚小型LFCSP封装和8引脚标准SOIC封装，额定工作温度范围为 -40°C至 +125°C扩展工业温度范围。
商品特性
- 单端转差分转换器
- 出色的线性度失真：-110 dBc(100KHz，V0dm = 2 V峰峰值)
- 低噪声：10.2nV/√Hz(折合到输出端，G = 2)
- 极低功耗：2.2 mA(3 V电源）
- 高输入阻抗：24MΩ
- 用户可调增益
- 高速：-3dB带宽为31MHz（G = +2）
- 0.005%快速建立时间：300ns（2V步进）
- 低失调：0.8 mV(最大值)折合到输出端，G = 2
- 轨到轨输出
- 禁用特性
- 宽电源电压范围：2.7V至12V
- 采用节省空间的3mmx3mmLFCSP封装
应用领域
- 单电源数据采集系统
- 仪器仪表
- 过程控制
- 电池供电系统
- 医疗仪器
