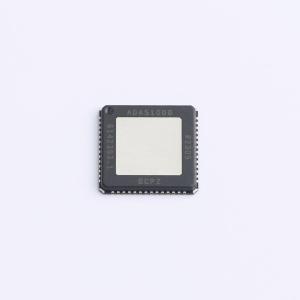

ADAS1000BCPZ

ADAS1000/ADAS1000-1/ADAS1000-2 能够测量心电图(ECG)信号、胸阻抗、起搏钉信息及导联连接/脱落状态，并将此信息以数据帧的形式输出，以可编程数据速率提供导联/矢量或电极数据。它具有低功耗和小尺寸特性，适合电池供电的便携式应用。它还是一款高性能器件，因此适用于高端诊断设备。 ADAS1000 是功能全面的 5 通道 ECG，集成了呼吸和脉搏检测功能；而 ADAS1000-1 仅提供 ECG 通道，没有呼吸和脉搏检测功能。类似地，ADAS1000-2 仅可作为从片使用，提供了 ECG 通道，但无呼吸、起搏及右腿驱动等功能。 ADAS1000/ADAS1000-1/ADAS1000-2 旨在简化采集和确保高质量 ECG 信号的任务。这些器件针对生物电信号应用提供了一种低功耗、小信号数据采集系统。它还具有一些有助于提高 ECG 信号采集质量的辅助特性，包括：多通道导联驱动选择、可选的参考驱动、快速过载恢复、直接输出幅度和相位信息的呼吸电路、三导联起搏检测算法，以及交流或直流导联脱落检测选项。多个数字输出选项则确保监控和分析信号的灵活性。附加功能如高采样输出可在外部 DSP、微处理器或 FPGA 上执行，满足高端客户的需求。 由于 ECG 系统应用广泛，ADAS1000/ADAS1000-1/ADAS1000-2 采用一种功耗/噪声调整结构，以提高功耗为代价降低噪声。可以关闭某些不用的信号采集通道，或者降低数据速率以达到省电的目的。 为了简化产线测试、开发以及提供整体上电测试，ADAS1000/ADAS1000-1/ADAS1000-2 提供了许多特性。例如：通过校准 DAC 提供直流和交流测试激励、循环冗余校验(CRC)冗余测试，以及对所有相关寄存器地址空间的回读功能。 输入结构为差分放大器输入，允许用户选择不同配置方案来实现最佳应用。 ADAS1000/ADAS1000-1/ADAS1000-2 提供两种封装选项：56 引脚 LFCSP 和 64 引脚 LQFP；额定温度范围均为 -40°C 至 +85°C。

• 生物电信号输入；数字信号输出
• 5 个采集(ECG)通道和 1 个驱动导联
• 多个 IC 并联可用于 10 个或更多电极的测量
• 主器件 ADAS1000 或 ADAS1000-1 与从器件 ADAS1000-2
• 11 mW（1 导联），15 mW（3 导联），21 mW（所有电极）
• 提供导联或电极数据
• 支持以下标准：AAMI EC11:1991/(R)2001/(R)2007、AAMI EC38R2007、EC13:2002/(R)2007、IEC60601-1 ed. 3.0 b:2005、IEC60601-2-25 ed. 2.0 :2011、IEC60601-2-27 ed. 2.0 b:2005、IEC60601-2-51 ed. 1.0 b: 2005
• 快速过载恢复
• 低速或高速数据输出速率
• 串行接口：SPI/QSPI/DSP 兼容
• 56 引脚 LFCSP 封装 (9 mm×9 mm)
• 64 引脚 LQFP 封装（主体尺寸 10 mm×10 mm）

• ECG：监控与诊断
• 床边病人监护、便携式遥测、动态心电监护仪、自动体外除颤器(AED)、心脏除颤器、便携式监护仪、心脏起搏器编程器、病人运送、压力测试
