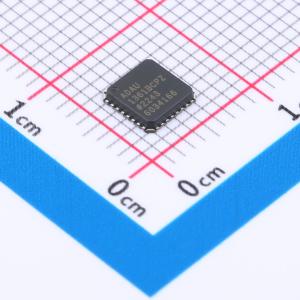

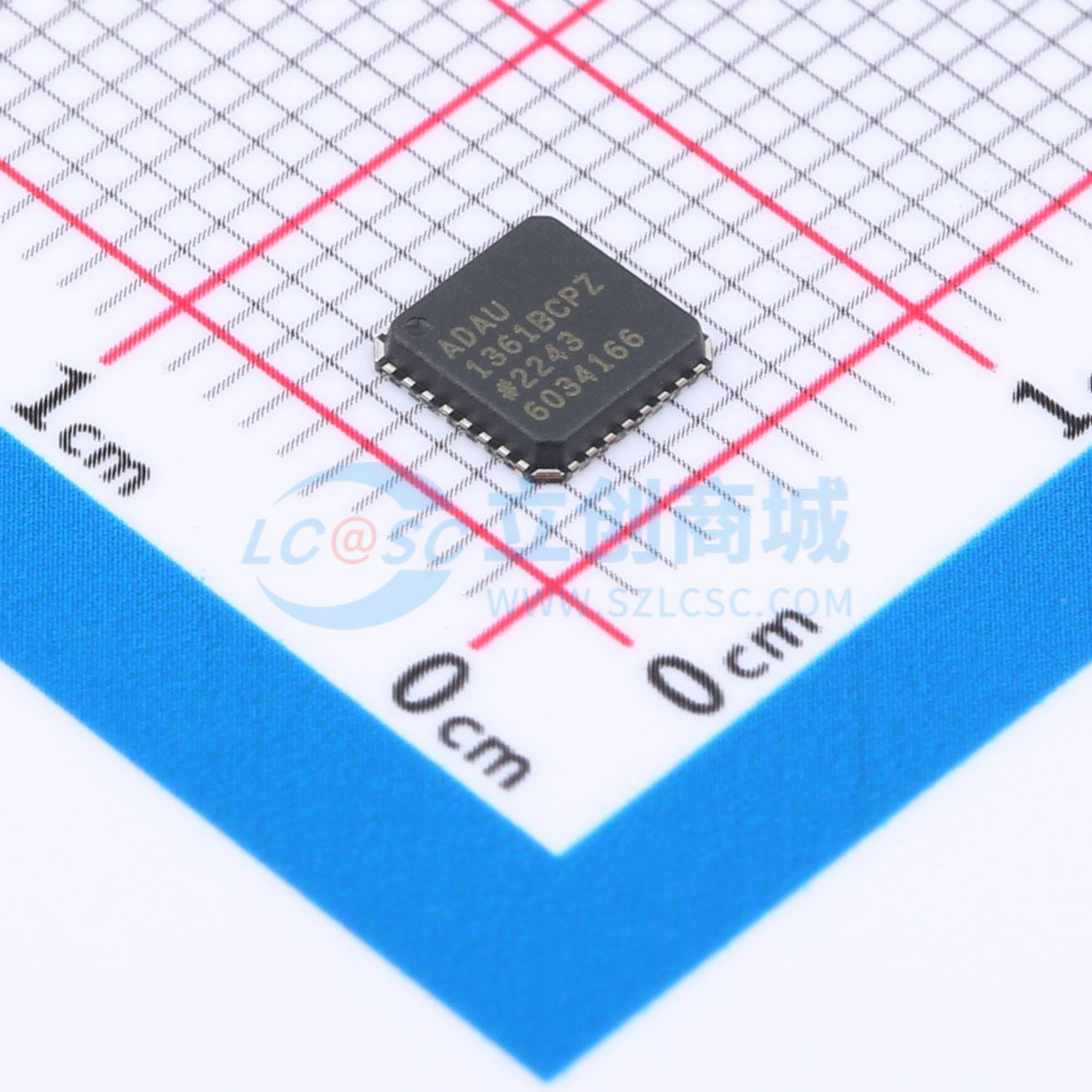

ADAU1361BCPZ

ADAU1361是一款低功耗、立体声音频编解码器，支持立体声48 kHz录音和回放，采用1.8 V模拟电源供电，功耗为14 mW。立体声音频ADC和DAC支持8 kHz至96 kHz范围内的采样速率，并支持数字音量控制。该器件非常适合电池供电的音频和电话应用。 录音路径包括一个集成麦克风偏置电路和六路输入。可以在ADC之前将这些输入混频和多路复用，或者可以对其配置来旁路ADC。ADAU1361含有一路立体声数字麦克风输入。 ADAU1361内置五个高功率输出驱动器(两个差分、三个单端)，支持立体声耳机、听筒或其它输出传感器。该器件还支持交流耦合或无电容配置。所有模拟输出均支持独立精密电平控制。输出混频器级允许音频灵活路由。 串行控制总线支持I2C和SPI协议。串行音频总线可编程为I2S、左/右对齐或TDM模式。通过编程PLL可从8 MHz到27MHz灵活产生所有标准整数倍时钟频率和小数主时钟频率。

• 24位立体声音频ADC和DAC：SNR大于98 dB
• 采样速率范围：8 kHz至96 kHz
• 低功耗：7 mw录音，7 mW回放，48kHz和1.8 V条件下
• 6个模拟输入引脚，可配置为单端或差分输入
• 灵活的模拟输入/输出混频器
• 立体声数字麦克风输入
• 模拟输出：2路差分立体声、2路单端立体声、1路单声道耳机驱动器输出
• PLL支持的输入时钟范围：8 MHz至27 MHz
• 模拟自动电平控制(ALC)
• 麦克风偏置基准电压
• 模拟和数字I/O：1.8 V至3.65 V
• I2C和SPI控制接口
• 数字音频串行数据I/O：立体声和时分多路复用(TDM)模式
• 软件可控无杂音静音功能
• 软件省电功能

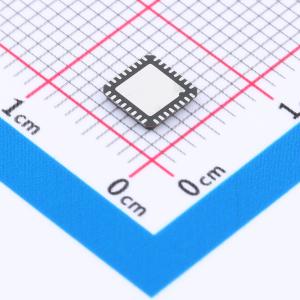

• 32引脚、5 mm×5 mm LFCSP封装
• 工作温度范围：-40°C至 +85°C

• 智能电话和多媒体电话
• 数码相机和数码摄像机
• 便携式媒体播放器和便携式音频播放器
• 电话配件
