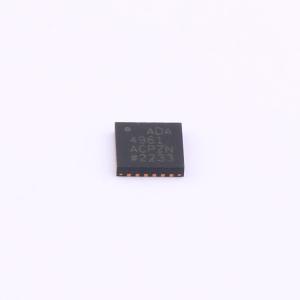

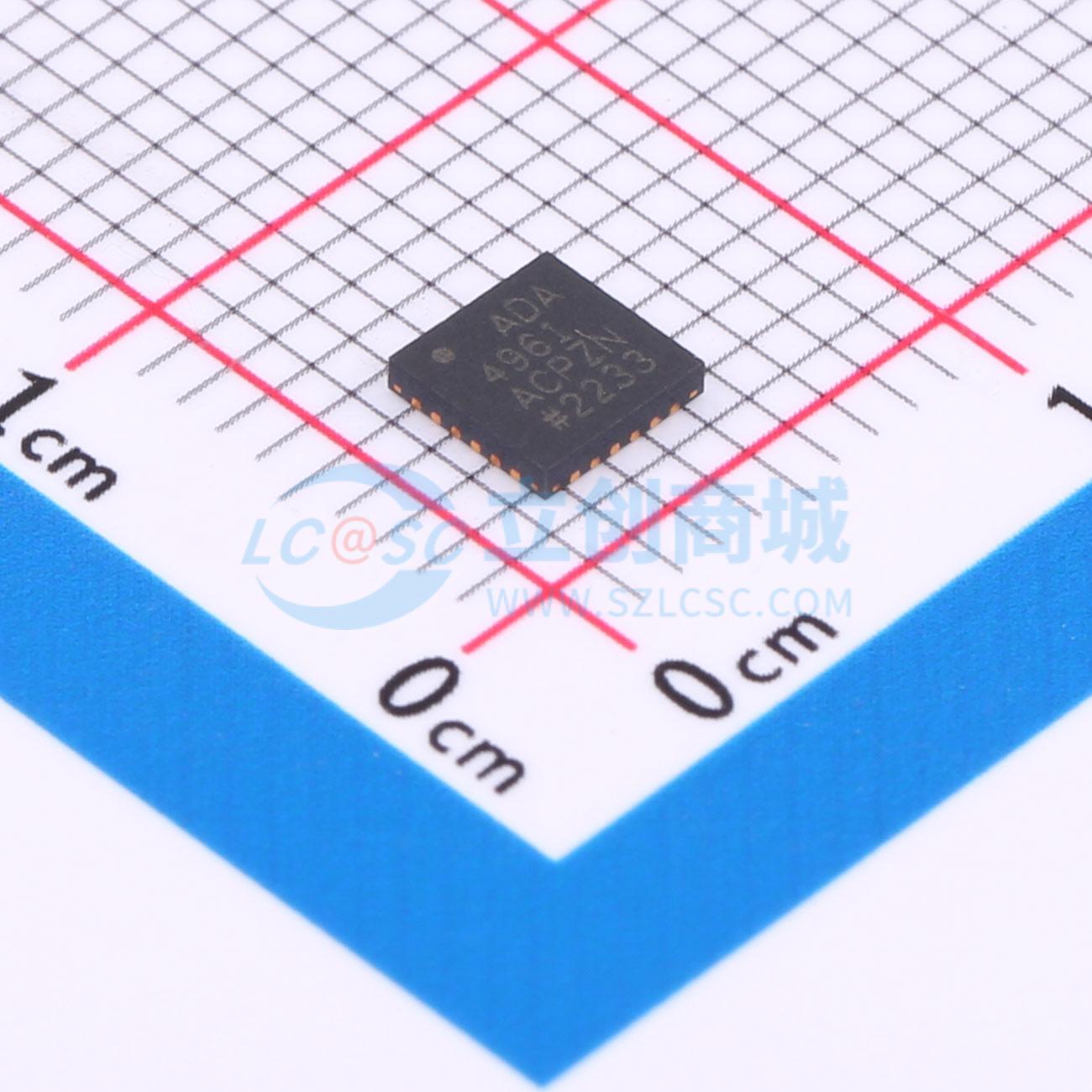

ADA4961ACPZN-R7实物图
  • ADA4961ACPZN-R7商品缩略图
  • ADA4961ACPZN-R7商品缩略图
  • ADA4961ACPZN-R7商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ADA4961ACPZN-R7

高速、数字可调增益放大器

描述
低失真3.2GHzRFDGA
品牌名称
ADI(亚德诺)
商品型号
ADA4961ACPZN-R7
商品编号
C578946
商品封装
LFCSP-24(4x4)​
包装方式
编带
商品毛重
0.45克(g)

商品参数

属性参数值
商品目录RF放大器
频率1.8GHz~3.2GHz
增益18dB
属性参数值
噪声系数5.5dB
工作电压3.3V~5V
工作电流-

商品概述

ADA4961是一款高性能的BiCMOS射频数字增益放大器(DGA),针对驱动高达2.0 GHz及以上的重负载进行了优化。该器件通常在500 MHz时可实现-90 dBc的三阶互调失真(IMD3)性能,在1.5 GHz时为-85 dBc。这种射频性能使GHz转换器能够实现最佳性能,同时最大限度减少驱动放大器的限制,或避免通常由砷化镓(GaAs)放大器导致的整体功率限制。该器件可轻松驱动10位至16位高速转换器。 对于许多接收器应用,抗混叠滤波器(AAF)的设计可以简化或无需使用。 ADA4961的内部差分输入阻抗为100 Ω,差分动态输出阻抗为50 Ω,无需外部端接电阻。数字可调性提供1 dB的分辨率,从而针对跨度为21 dB的输入电平优化信噪比(SNR)。 ADA4961针对高达2 GHz频率下的宽带、低失真性能进行了优化。这些特性,加上宽增益调节范围和相对较低的功耗,使ADA4961成为许多高速应用的首选放大器,包括中频(IF)、射频(RF)和宽带应用,在这些应用中,极高频率下的动态范围至关重要。 ADA4961不仅非常适合驱动模数转换器(ADC),还适用于驱动混频器、PIN二极管衰减器、声表面波(SAW)滤波器和多元件分立器件。它采用4 mm×4 mm、24引脚的LFCSP封装,工作温度范围为-40℃至+85℃。

商品特性

  • 高速 -3 dB带宽:3.2 GHz -1 dB带宽:1.8 GHz 压摆率:12,000 V/μs
  • 数字可调增益 电压增益:-6 dB至+15 dB 功率增益:-3 dB至±18 dB 5位并行或SPI总线增益控制,响应迅速
  • 三阶互调失真(IMD3)/三阶谐波失真(HD3),最大增益,5 V,高性能(HP)模式 1 GHz时的IMD3/HD3:-90 dBc/-83 dBc 1.5 GHz时的IMD3/HD3:-85 dBc/-75 dBc 2 GHz时的IMD3/HD3:-70 dBc/-70 dBc
  • 低噪声 输出参考噪声密度(RTO):-154 dBm/Hz 噪声系数:在增益(Av)为15 dB、1 GHz时为5.5 dB
  • 差分阻抗:输入100 Ω,输出50 Ω
  • 低功耗模式操作,掉电控制
  • 单3.3 V或5 V电源供电
  • 采用24引脚、4 mm×4 mm LFCSP封装

应用领域

  • 10位至14位GSPS转换器的ADC驱动器
  • 射频/中频增益模块
  • 线路驱动器
  • 仪器仪表
  • 数据采集

数据手册PDF

交货周期

订货39-41个工作日

购买数量

(1500个/圆盘,最小起订量 1500 个)
