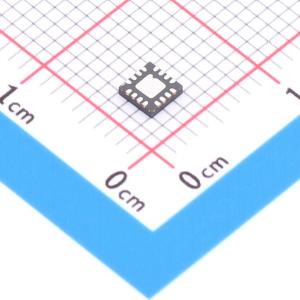

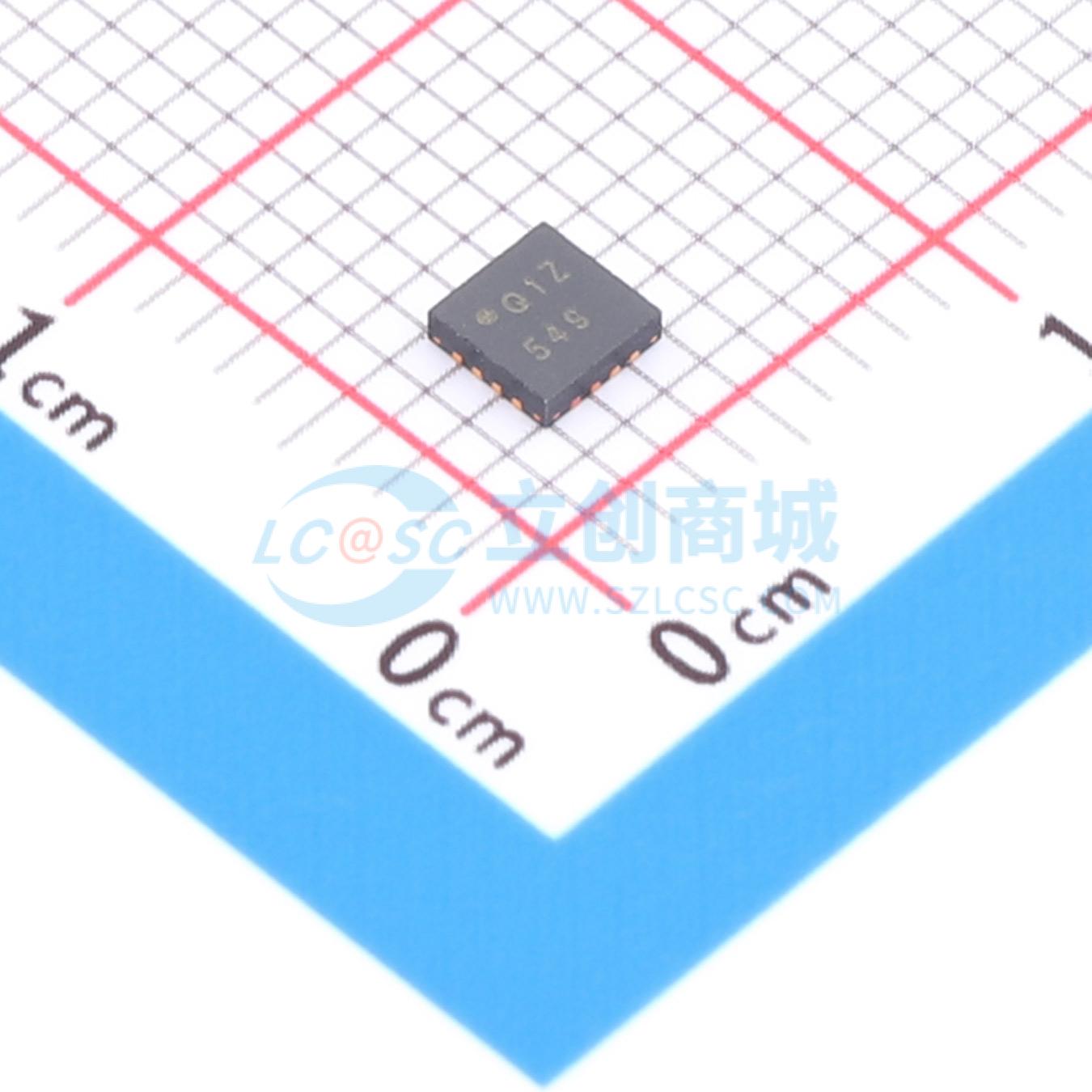

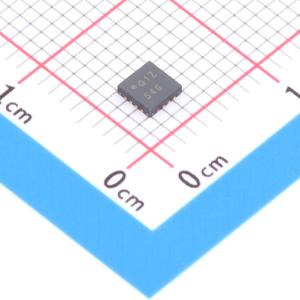

ADL5565ACPZ-R7

ADL5565是一款高性能差分放大器，针对射频（RF）和中频（IF）应用进行了优化。该放大器的噪声低至1.5 nV/√Hz，且在宽频率范围内具有出色的失真性能，使其成为高速8位至16位模数转换器（ADC）的理想驱动器。 ADL5565通过引脚可配置的方式提供6 dB、12 dB和15.5 dB三种增益级别。对于单端输入配置，增益分别降至5.3 dB、10.3 dB和13 dB。使用两个外部串联电阻可扩展放大器的增益灵活性，差分输入时增益可在0 dB至15.5 dB之间任意选择，单端输入时增益可在0 dB至13 dB之间任意选择。 ADL5565的静态电流通常为70 mA，在禁用状态下，功耗低于5 mA，在100 MHz时输入至输出隔离度为 -25 dB。 该器件针对宽带、低失真和低噪声性能进行了优化，在无杂散动态范围方面具有前所未有的性能。这些特性加上其可调增益能力，使该器件成为驱动各种ADC、混频器、PIN二极管衰减器、声表面波（SAW）滤波器和多元件分立器件的首选放大器。 ADL5565采用高速硅锗（SiGe）工艺制造，采用紧凑的3 mm×3 mm、16引脚LFCSP封装，工作温度范围为 -40℃至 +85℃。

• 3 dB带宽为6 GHz（增益Av = 6 dB）
• 引脚可配置增益调节：6 dB、12 dB和15.5 dB
• 使用两个外部电阻时增益范围为0 dB至15.5 dB
• 差分或单端输入转差分输出
• 低噪声输入级：增益为15.5 dB时噪声系数NF = 8.7 dB
• 低宽带失真（增益Av = 6 dB） 10 MHz：−107 dBc（二次谐波HD2），−110 dBc（三次谐波HD3） 100 MHz：−108 dBc（HD2），−103 dBc（HD3） 200 MHz：−82 dBc（HD2），−87 dBc（HD3） 500 MHz：−68 dBc（HD2），−63 dBc（HD3）
• 中心频率为100 MHz时三阶互调失真IMD3为−112 dBc
• 压摆率：11 V/ns
• 快速建立和过驱动恢复时间为2 ns
• 单电源供电：2.8 V至5.2 V
• 掉电功能
• 采用高速XFCB3 SiGe工艺制造

• 差分ADC驱动器
• 单端转差分转换
• RF/IF增益模块
• SAW滤波器接口
