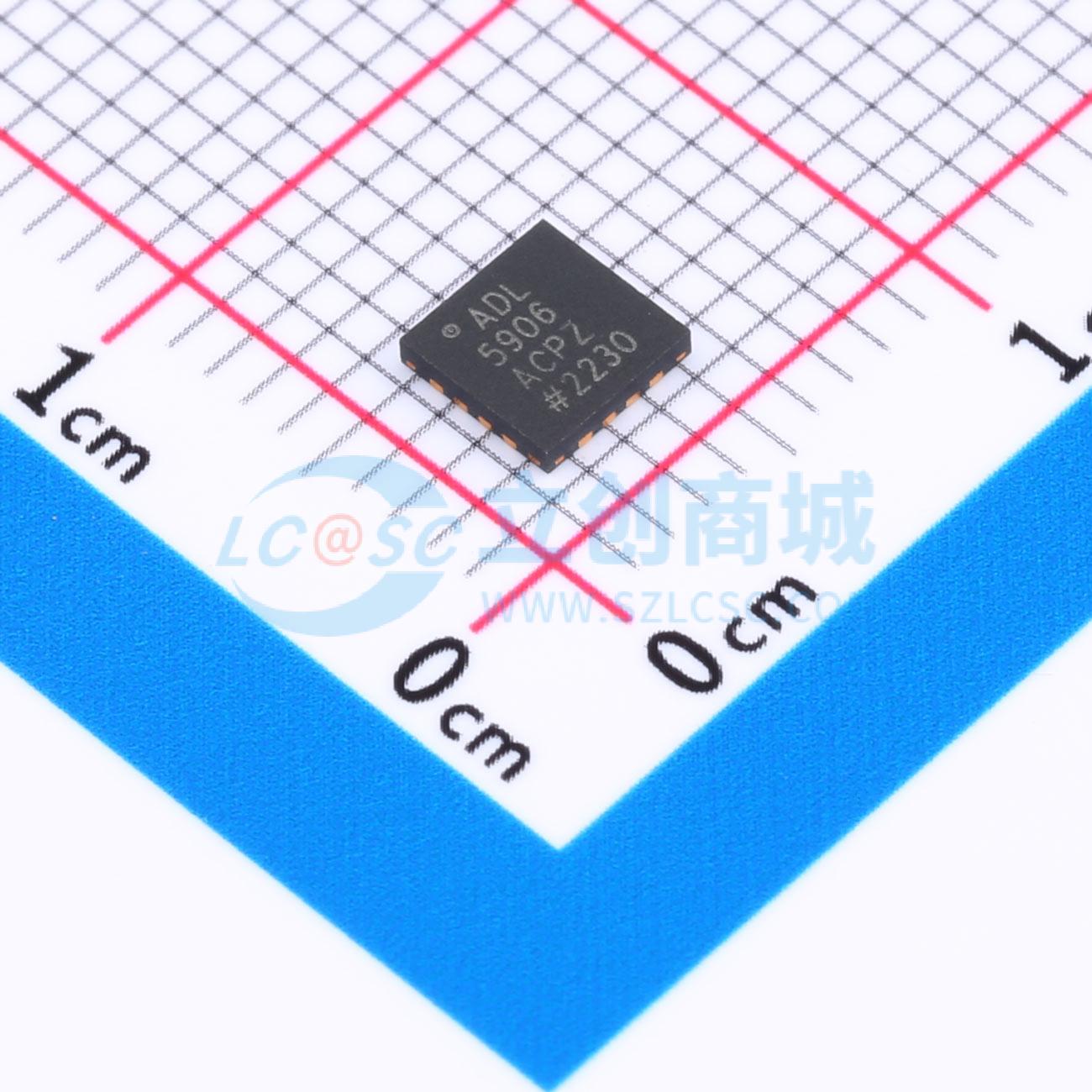

温馨提醒：图片仅供参考，商品以实物为准
ADL5906ACPZN-R7
10 MHz 至 10 GHz 67 dB 真有效值功率检测器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 10MHz至10GHz67dBTruPwr检波器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADL5906ACPZN-R7
- 商品编号
- C579172
- 商品封装
- LFCSP-16(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF检波器 | |
| 频率 | 10MHz~10GHz | |
| 输入范围 | -65dBm~8dBm | |
| 精度 | ±1dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 工作电流 | 68mA | |
| 工作温度 | -40℃~+105℃ |
商品概述
ADL5906是一款真均方根（rms）响应功率检测器，当由单端50 Ω源驱动时，具有67 dB的测量范围。其易于使用的输入无需巴伦或任何其他形式的外部输入调谐，即可在高达10 GHz的频率下工作，使ADL5906具有频率通用性。 ADL5906为各种需要精确测量信号功率均方根值的高频系统提供了解决方案。ADL5906可在10 MHz至10 GHz的频率范围内工作，能接受-65 dBm至+8 dBm的输入信号，适用于不同波峰因数和带宽的信号，如基于GSM - EDGE、CDMA、W - CDMA、TD - SCDMA、WiMAX和OFDM的LTE载波信号。 作为功率测量设备使用时，将VRMS连接到VSET。此时，输出与输入的均方根值的对数成正比。换句话说，读数直接以分贝为单位显示，每十倍频程的刻度为1.1 V，即55 mV/dB；也可轻松设置其他斜率。在控制器模式下，施加到VSET的电压决定了输入所需的功率电平，以消除与设定点的偏差。输出缓冲器可提供高负载电流。 该器件仅需一个5 V单电源和几个电容，使用方便，可采用单端驱动，也可通过巴伦进行差分输入驱动。当在PWDN引脚施加逻辑高电平使其关断时，ADL5906的睡眠电流低至250 μA。在25℃时，它可在约1.4 μs内上电至68 mA的标称工作电流。 ADL5906采用4 mm×4 mm、16引脚LFCSP封装，引脚与ADL5902和AD8363 TruPwr均方根检测器兼容。这一特性使设计人员能够为需要不同动态范围的项目创建一种电路布局。还提供完全组装好的符合RoHS标准的评估板。
商品特性
- 在10 MHz至10 GHz范围内实现精确的均方根 - 直流转换
- 单端±1.0 dB动态范围：在2.14 GHz时为67 dB
- 无需巴伦或外部输入匹配
- 响应与波形类型无关，如GSM - EDGE/CDMA/W - CDMA/TD - SCDMA/WiMAX/LTE
- 对数斜率：55 mV/dB
- 温度稳定性：在-40℃至+125℃范围内<±1 dB
- 工作温度：-55℃至+125℃
- 电源电压：4.75 V至5.25 V
- 睡眠电流：250 μA
- 引脚与ADL5902和AD8363兼容
应用领域
- 功率放大器线性化/控制环路
- 发射机信号强度指示（TSSI）
- RF仪器仪表
