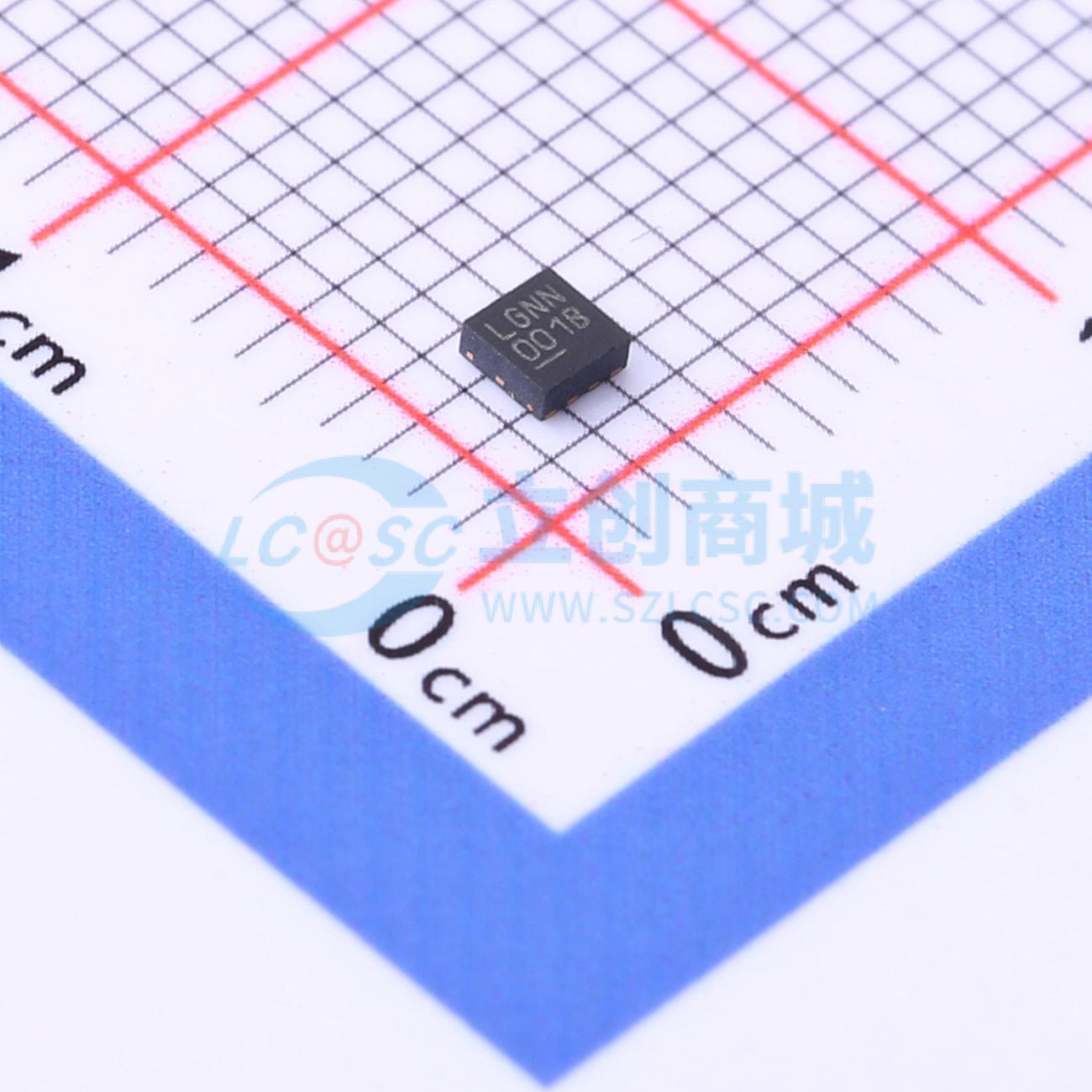

温馨提醒：图片仅供参考，商品以实物为准

LTC5596IDC#TRMPBF

100MHz至40GHz高精度RMS功率检测器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC5596是一款高精度RMS功率检测器，提供从100MHz到40GHz的超宽RF输入带宽，适合多种应用，如点对点微波链路、仪器仪表和功率控制。
品牌名称: ADI(亚德诺)
商品型号: LTC5596IDC#TRMPBF
商品编号: C580940
商品封装: DFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

LTC5596是一款高精度RMS功率检测器，提供非常宽的射频输入带宽，从100MHz到40GHz。这使得该器件适用于广泛的射频和微波应用，例如点对点微波链路、仪器仪表和功率控制应用。检测器的直流输出电压准确地表示施加于射频输入端的平均信号功率。响应在35dB动态范围内呈线性-in-dB特性，具有29mV/dB的对数斜率，通常精度优于±1dB。该检测器特别适合测量峰值因数（CF）高达12dB的波形，以及在测量过程中峰值因数有显著变化的波形。为了实现更高的精度和更低的输出纹波，可以通过连接在FLTR和OUT引脚之间的电容来外部调整平均带宽。使能接口可以在活动测量模式和低功耗关断模式之间切换该器件。

应用领域

点对点微波链路
仪器和测量设备
LTE、WiFi、WiMax无线网络
均方根功率测量
接收和发射增益控制
射频PA发射功率控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RF检波器
	频率	100MHz~40GHz
	输入范围	-40.8dBm~6.3dBm
	精度	±1dB

	属性	参数值
	工作电压	2.7V~3.6V
	工作电流	30mA
	工作温度	-40℃~+105℃
