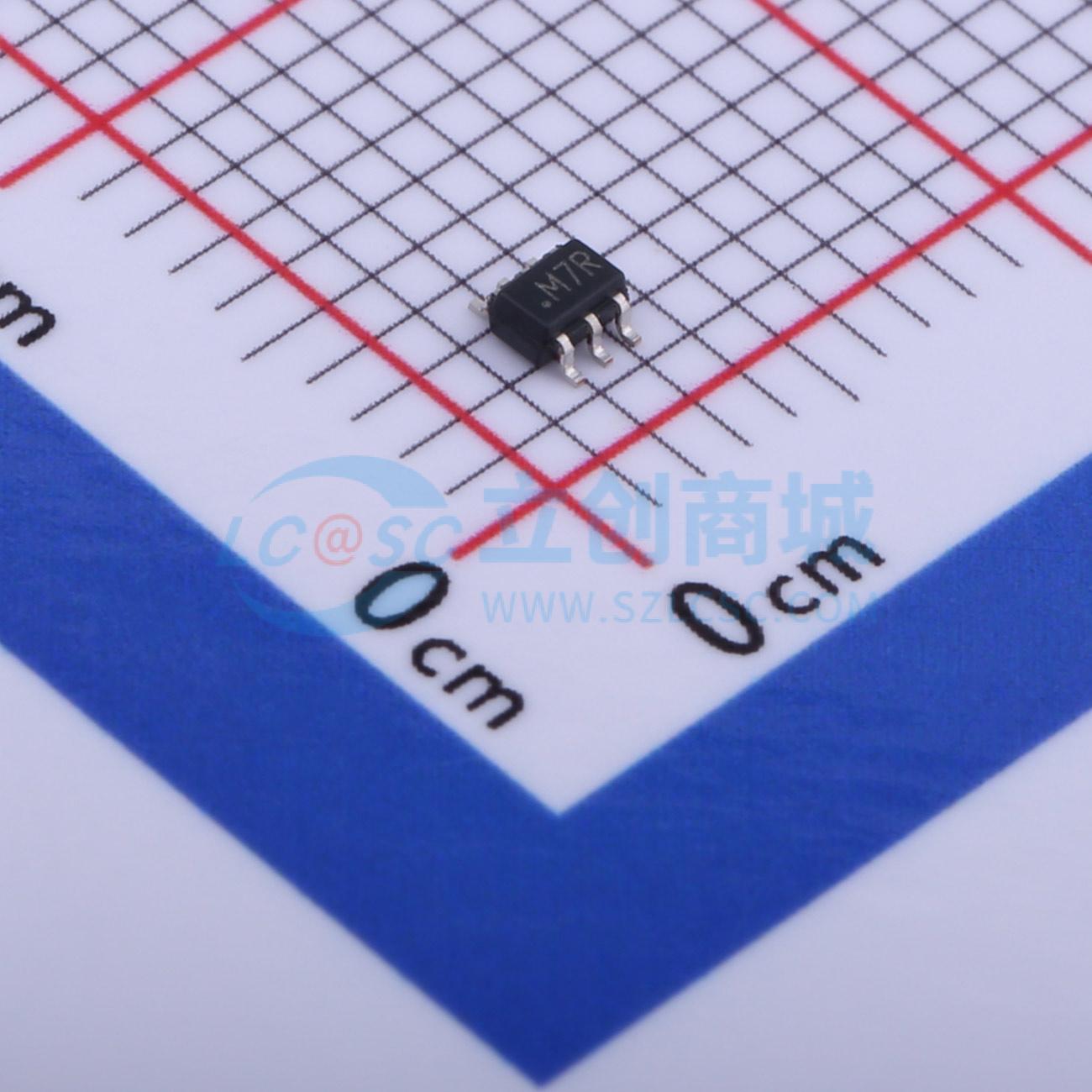

温馨提醒：图片仅供参考，商品以实物为准

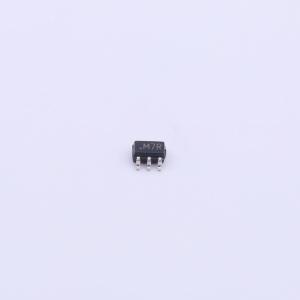

ADM1085AKSZ-REEL7

简单序列表在6引脚SC70中的应用

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 内置高电平有效、开漏使能输出的电压时序控制器
品牌名称: ADI(亚德诺)
商品型号: ADM1085AKSZ-REEL7
商品编号: C579176
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

ADM1085/ADM1086/ADM1087是简单的时序控制电路，用于在多电源系统上电时，为电压调节器和/或DC-DC转换器的启用提供时间延迟。当第一个电源模块的输出电压达到预设阈值时，在使能信号允许后续调节器上电之前，会启动一个时间延迟。这些器件可与调节器级联，以实现多个电源的时序控制。阈值电平可通过一对采用分压器配置的外部电阻进行设置。通过选择合适的电阻值，阈值可调整至监测低至0.6 V的电压。 ADM1086具有推挽输出级，使能输出（ENOUT）为高电平有效。ADM1085具有高电平有效（ENOUT）的逻辑输出；ADM1087具有低电平有效（ENOUT）的输出。ADM1085和ADM1087均具有漏极开路输出级，可通过外部电阻上拉至最高22 V的电压电平。这种电平转换特性确保了与不同调节器和转换器的使能输入逻辑电平兼容。所有四款型号均设有专用的使能输入引脚，可从外部控制输出至调节器的信号。对于ADM1085和ADM1086，该输入为高电平有效（ENIN）；对于ADM1087，该输入为低电平有效（ENIN）。这些简单的时序控制器的工作温度范围为扩展的 -40°C至 +125°C。典型电流消耗仅为15 μA，采用6引脚SC70封装，适用于低功耗便携式应用。

商品特性

使能信号间提供可编程时间延迟
可与电源模块级联，实现多电源时序控制
可监测低至0.6 V的电源
输出级高电压（最高22 V）漏极开路输出（ADM1085/ADM1087）推挽输出（ADM1086）
时间延迟可通过电容调节
使能和VIN输入支持高电压（最高22 V）
低功耗（15 μA）
工作温度范围为 -40°C至 +125°C
6引脚SC70封装

应用领域

台式机/笔记本电脑、服务器
低功耗便携式设备
路由器
基站
线卡
显卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交25单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	开漏
	工作电压	2.25V~3.6V
	复位有效电平	高电平有效
	阈值电压	600mV

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	35us
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	15uA
