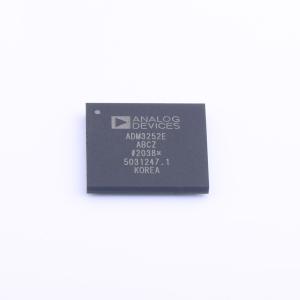

ADM3252EABCZ

ADM3252E是一款高速、2.5 kV、完全隔离的双通道RS - 232/V.28收发器设备，可由单一3.3 V或5 V电源供电。由于RIN1、RIN2、TOUT1和TOUT2引脚具备高ESD保护功能，ADM3252E非常适合在电气环境恶劣或RS - 232电缆频繁插拔的场合使用。 ADM3252E采用集成的隔离电源isoPower，提供四个独立的隔离通道，无需使用单独的隔离式直流 - 直流转换器。芯片级变压器iCoupler技术既用于逻辑信号的隔离，也用于集成式直流 - 直流转换器，从而实现了全面的隔离解决方案。 ADM3252E中的isoPower技术利用高频开关元件通过变压器传输功率。 ADM3252E符合EIA/TIA - 232E和ITU - T V.28标准，数据传输速率高达460 kbps。电压倍增器/反相器使用四个外部0.1 μF的电荷泵电容，允许设备由单一3.3 V或5 V电源供电。ADM3252E采用44球芯片级封装球栅阵列（CSP_BGA），工作温度范围为 - 40℃至 + 85℃。

• 2.5 kV完全隔离（电源和数据）RS - 232收发器
• 集成isoPower隔离式直流 - 直流转换器
• 可由单一3.3 V或5 V电源供电
• 数据速率达460 kbps
• 2个发送通道和2个接收通道
• 符合EIA/TIA - 232E标准
• Rx和TOUTx引脚的ESD保护符合IEC 61000 - 4 - 2标准 接触放电：±8 kV 空气间隙放电：±15 kV
• 0.1 μF电荷泵电容
• 高共模瞬态抗扰度：>25 kV/μs
• 安全与法规认证（待完成） UL认证 按照UL 1577标准，1分钟2500 V rms VDE合格证书 IEC 60747 - 5 - 2（VDE 0884，第2部分）V10RM = 560 V峰值 CSA组件验收通知 #5A
• 工作温度范围： - 40℃至 + 85℃
• 44球芯片级封装球栅阵列（CSP_BGA）

• 隔离式RS - 232接口
• 高噪声数据通信
• 工业通信
• 工业/电信诊断端口
• 医疗设备
