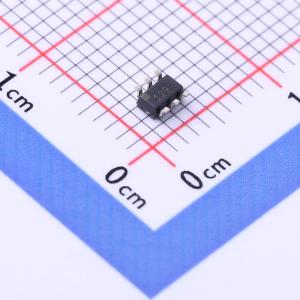

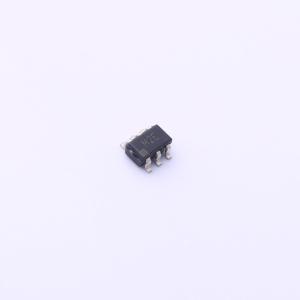

ADM4073TWRJZ-REEL7

低功耗、高精度、高压侧电流检测放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低成本、电压输出、高端电流检测放大器
品牌名称: ADI(亚德诺)
商品型号: ADM4073TWRJZ-REEL7
商品编号: C579207
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

ADM4073是一款低成本、高端电流检测放大器，非常适合小型便携式应用，如手机、笔记本电脑、个人数字助理（PDA）以及其他需要进行电流监测的系统。该器件有三种不同增益型号可供选择，无需使用增益设置电阻。由于接地路径不会中断，ADM4073在可充电电池供电系统中特别有用，其1.8 MHz的宽带宽使其适用于充电器控制环路。2 V至28 V的输入共模范围与电源电压无关。

商品特性

低成本、紧凑型电流检测解决方案
3种可用增益版本：20 V/V（ADM4073T）、50 V/V（ADM4073F）、100 V/V（ADM4073H）
典型满量程精度为±1.0%
电源电流：500 μA
宽带宽：1.8 MHz
工作电源：3 V至28 V
宽共模范围：2 V至28 V，与电源电压无关
工作温度范围：-40°C至+125°C
采用6引脚SOT - 23封装
与MAX4073引脚兼容

应用领域

手机
个人数字助理（PDA）
笔记本电脑
便携式电池供电系统
智能电池组和充电器
汽车领域
电源管理系统
功率放大器（PA）偏置控制
通用系统级和板级电流监测
精密电流源

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	2V~28V
	增益	20V/V
	带宽	1.8MHz
	输入偏置电流(Ib)	20uA
	输入失调电压(Vos)	1mV

	属性	参数值
	工作温度	-40℃~+125℃
	差分电压	-5V~+5V
	最大电源宽度(Vdd-Vss)	28V
	单电源	3V~28V
	静态电流(Iq)	500uA
	共模抑制比(CMRR)	90dB
