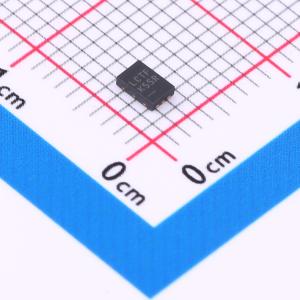

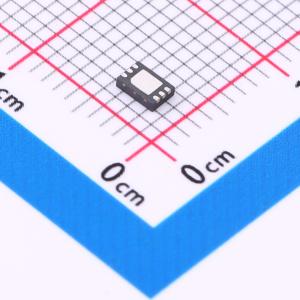

温馨提醒：图片仅供参考，商品以实物为准
LT6105IDCB#TRMPBF
精准、扩展的输入范围电流检测放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款微功耗、精密电流检测放大器，具有非常宽的输入共模范围。通过外部检测电阻两端的电压来监测单向电流。输入共模范围相对于负电源电压 (V-) 从 -0.3V 扩展到 44V，这使得它既可以作为高端电流检测监视器，也可以作为低端电流检测监视器。还可以监测负电源电压上的电流，以及从完全充电到耗尽连续监测电池
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT6105IDCB#TRMPBF
- 商品编号
- C580221
- 商品封装
- DFN-6(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -300mV~44V | |
| 增益 | 1V/V | |
| 带宽 | 100kHz | |
| 输入偏置电流(Ib) | 15uA | |
| 输入失调电压(Vos) | 300uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | -44V~+44V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2.85V~36V | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | 1mA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 0.05uA | |
| 压摆率(SR) | 2V/us | |
| 共模抑制比(CMRR) | 100dB |
应用领域
- 高侧或低侧电流检测
- 正电源或负电源电压上的电流监控
- 电池监控
- 保险丝/MOSFET监控
- 汽车电源管理
- 便携式测试/测量系统
