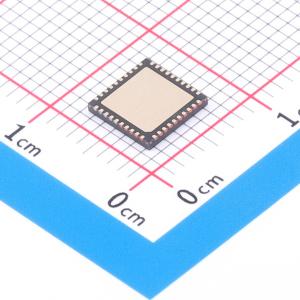

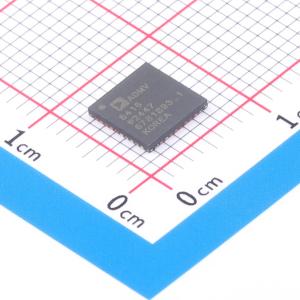

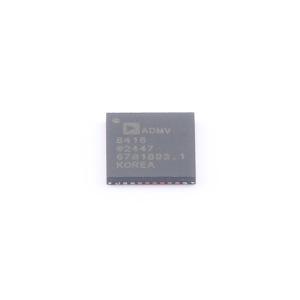

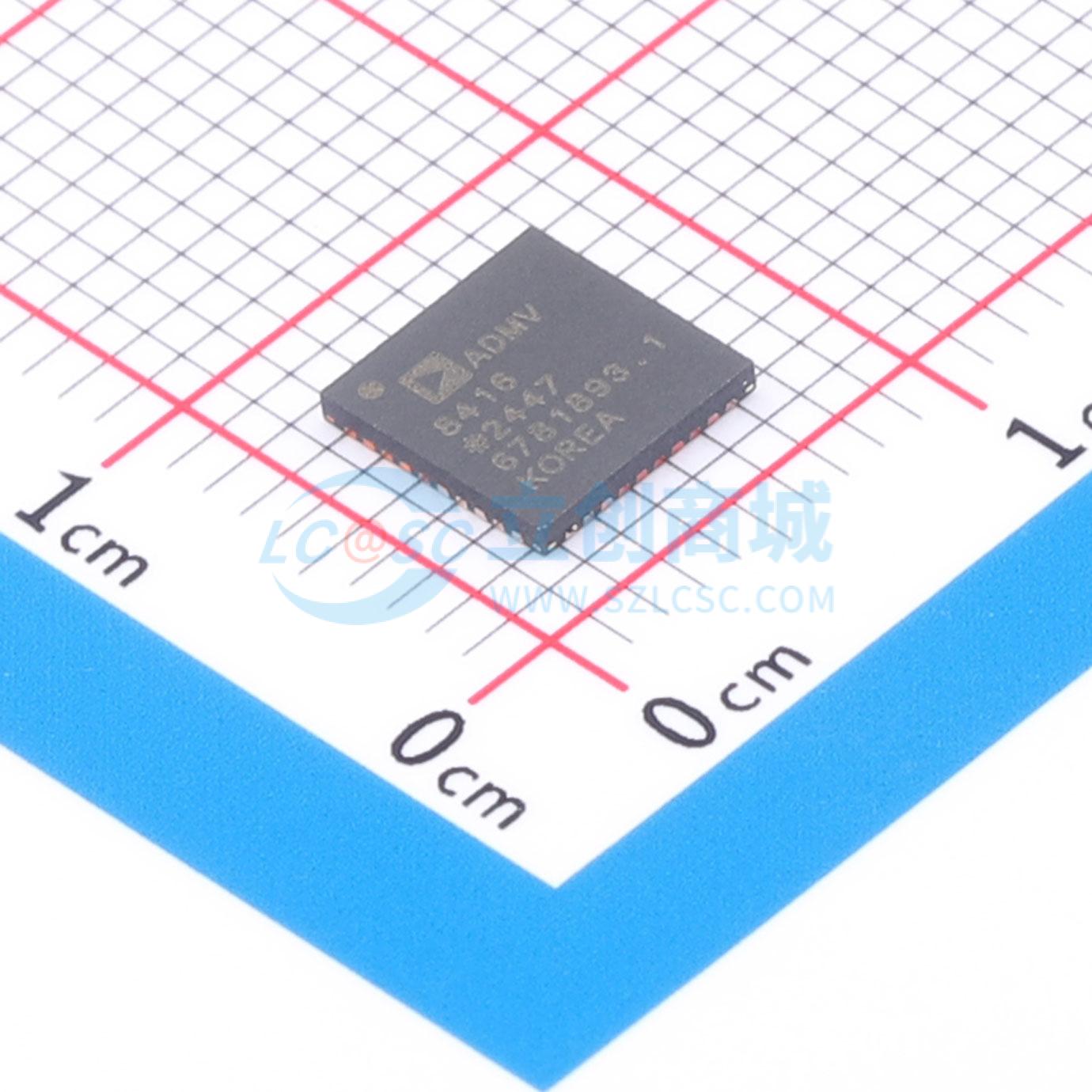

温馨提醒：图片仅供参考，商品以实物为准

ADMV8416ACPZ

6.3 GHz至18 GHz可调谐带通滤波器

描述: ADMV8416是一款单片微波集成电路(MMIC)，可调谐带通滤波器，具有用户可选的通带频率。该滤波器的工作频率范围为6.3 GHz至18 GHz。
品牌名称: ADI(亚德诺)
商品型号: ADMV8416ACPZ
商品编号: C579228
商品封装: LFCSP-40(6x6)
包装方式: 编带
商品毛重: 0.1525克(g)

商品参数

	属性	参数值
	滤波器阶数	-
	工作温度	-40℃~+85℃
	功能特性	多频段切换；中心频率可调

商品概述

ADMV8416是一款单片微波集成电路（MMIC），可调带通滤波器，具有用户可选的通带频率。3 dB滤波带宽约为中心频率(fCENTER)的15%，20 dB滤波带宽为37%。此外，通过施加0 V至15 V之间的模拟fCENTER调谐电压，fCENTER可以在6.8 GHz至16.8 GHz之间变化。可用的通带角频率(fCORNER)范围从6.3 GHz到18 GHz。这种可调滤波器可以作为大型开关滤波器组和腔体调谐滤波器的更小替代方案。由于单片设计，该滤波器具有出色的声学性能，并提供动态可调解决方案。

应用领域

测试和测量设备
视频卫星（VSAT）通信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	可调谐滤波器
	滤波器类型	带通
	频率	6.3GHz~18GHz
	工作电压	5.5V
